Как работает бойлер

Понимая принцип работы бойлеров разных видов, можно значительно облегчить себе задачу по выбору подходящего водонагревателя. В зависимости от типа это оборудование имеет значительные отличия в конструкции и способах нагрева воды, которые определяют его оптимальное применение. Например, модели, работающие на недорогом газовом топливе, подходят только для газифицированных домов. Электрические используются повсеместно, но требуют больших расходов на энергоресурсы. Бойлеры косвенного нагрева нуждаются в наличии отопительного котла или альтернативного источника энергии.

Из этой статьи вы узнаете, чем еще различаются бойлеры и какие особенности их работы нужно учитывать при выборе водонагревателя.

Принцип работы накопительных водонагревателей

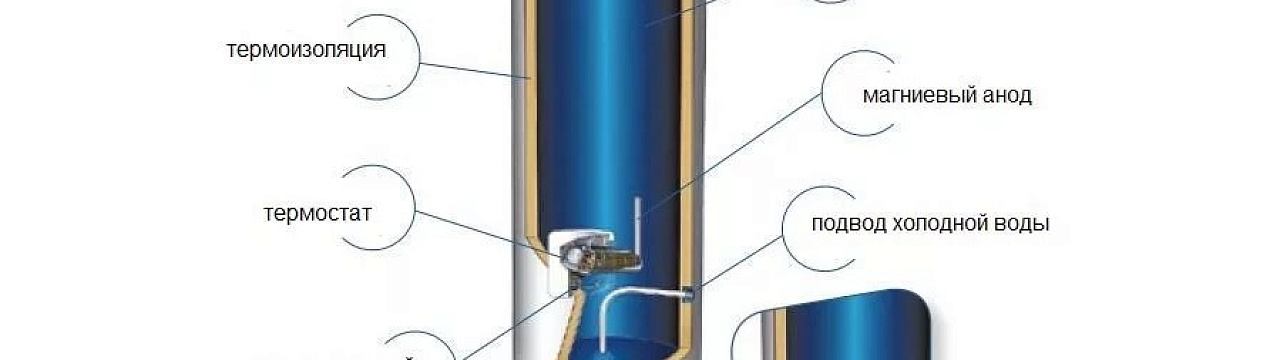

Бойлер состоит из резервуара для воды, слоя теплоизолятора и внешнего декоративного корпуса. Внутри резервуара установлены нагреватели (один или два), датчики, регистрирующие разные параметры, и система управления, отвечающая за нагрев и поддержание заданной температуры.

Вода в накопительном водонагревателе всегда горячая, так как работает бойлер практически непрерывно. Принцип действия всех моделей похож:

• При первом включении водонагревателя в накопительный бак поступает холодная вода через подающую трубу, подключенную к централизованной системе или автономному источнику (скважине или колодцу).
• После заполнения резервуара включается нагревательный элемент. Он подогревает воду до заданной температуры, при достижении которой устройство отключается.
• При включении одной или нескольких точек водоразбора уровень содержимого бака уменьшается. Освободившееся место занимает холодная вода, которая снова подогревается. За включение и отключение нагревателя отвечает встроенный термостат. Равномерная температура в емкости достигается благодаря движению естественных конвекционных потоков. Нагреватель располагается внизу резервуара, поэтому горячая вода в соответствии с законами физики поднимается, смешиваясь с холодной.
• При отсутствии водоразбора бойлер продолжает работать на нагрев. Со временем вода в емкости охлаждается, поэтому термостат регулярно включает нагревательный элемент для поддержания заданной температуры.

На подводящем патрубке в целях безопасности смонтирован предохранительный клапан, отводящий излишки воды в канализацию при превышении давления в резервуаре. Например, в случае непредвиденного закипания бойлера. Также на входе холодной воды устанавливают обратный клапан, предупреждающий слив жидкости обратно в водопровод при отсутствии в нем давления.

Дополнительные компоненты

В устройстве накопительного водонагревателя также может присутствовать:

• ручной регулятор температуры или электронное управление, позволяющее задавать и поддерживать параметры нагрева в автоматическом режиме;
• магниевый анод, защищающий бак от коррозии и образования кальциевых отложений (накипи);
• термостат, отвечающий за работу бойлера в требуемом температурном режиме;
• датчики, считывающие различные параметры бойлера — температуру воды, давление в баке, величину тяги и т.д.

Остальные конструктивные особенности водонагревателя зависят от того, какой нагреватель установлен в резервуаре — газовая горелка, электрический ТЭН или змеевик с циркулирующим теплоносителем.

Газовые накопительные бойлеры

В газовых бойлерах вода нагревается за счет выделения тепла при сжигании газа в горелке, находящейся в камере сгорания внизу корпуса. Выделяющееся тепло направляется в жаровую трубу, проходящую по всей высоте накопительного бака. Поэтому нагрев осуществляется не только от горелки. Основной теплообмен происходит через стенки газохода, по которому отводятся продукты сгорания.

Работает бойлер по общему принципу — газовая горелка включается и отключается при срабатывании термостата, получающего сигнал от температурного датчика. Поджигает топливо пьезоэлемент или электроподжиг. Такое оборудование относится к пожароопасным. Поэтому в конструкции предусмотрены средства защиты — автоматический контроль пламени на запальнике и тяги в жаровой трубе. При их отсутствии термопара срабатывает и перекрывает подачу газа в топку.

Различаются водонагреватели по типу камеры сгорания и способу розжига горелки.

Открытая камера сгорания

Эти модели имеют атмосферную горелку, получающую воздух непосредственно из помещения. Отработанные газы отводятся через дымоход благодаря естественной тяге. Поэтому в комнате, где работает такой бойлер для нагрева воды, должно быть окно с открывающейся форточкой или приточно-вытяжная вентиляция.

Закрытая камера сгорания

В закрытой камере сгорания создается принудительная тяга с помощью вентилятора установленного в коаксиальный дымоход (это две, вставленные друг в друга трубы). С его помощью одновременно удаляются продукты сгорания и нагнетается воздух для горелки, что позволяет не устраивать дополнительную вентиляцию. Эти устройства безопаснее в эксплуатации и не требуют наличия полноценного дымохода, но не работают без электричества в отличие от энергонезависимых водонагревателей с атмосферной горелкой.

Способы розжига горелки

Большинство моделей бойлеров эконом класса оснащаются пьезоэлементом, который поджигает газ при нажатии на специальную кнопку. Выполняется эта операция вручную, поэтому многие потребители сегодня выбирают усовершенствованный вариант розжига — электроподжиг, запускающийся автоматически при поступлении холодной воды в бак. Такие бойлеры для нагрева воды работают без участия человека.

Электрические бойлеры

В электробойлерах вода нагревается с помощью одного или двух электроТЭНов, количество которых зависит от объема накопительного бака. Нагреватели устанавливаются в нижней части резервуара на фланцевое соединение. Холодная вода подается снизу. На подающем патрубке устанавливается рассекатель, предупреждающий смешивание поступающих потоков с содержимым резервуара. Как следствие, холодная вода равномерно распределяется по нижней части бака и быстро прогревается при включении прибора.

За работу ТЭНа отвечает термостат, контролирующий параметры температурного режима и не допускающий чрезмерного нагрева жидкости. Допустимая температура воды в электроводонагревателях составляет 85°C. Если по какой-либо причине термостат сломается или произойдет другая внештатная ситуация, при достижении критического значения сработает защита ТЭНа — он автоматически отключится.

Типы электроТЭНов

Для нагрева воды в бойлере используются два вида электронагревателей:

• Традиционный «мокрый» ТЭН в виде медной трубки изогнутой формы, напрямую контактирующий с водой. Он быстрее нагревает воду, но при выходе из строя спирали может ударить током человека, включившего горячую воду.
• «Сухой» ТЭН, размещающиеся в специальной колбе, которая изолирует нагреватель от контакта с горячей водой. Такой элемент более безопасен — если ТЭН перегорит, защитная колба не допустит пробоя на воду.

Водонагреватель с «сухим» нагревателем удобнее и долговечнее в эксплуатации. Небольшие размеры такого ТЭНа позволяют устанавливать в одном приборе сразу два элемента, что значительно ускоряет нагрев воды.

Бойлеры косвенного нагрева

Этот вид водонагревателя имеет внутреннее устройство, отличающееся от выше рассмотренных приборов, так как работает бойлер для нагрева воды такого типа по другому принципу. В стандартном исполнении прибор не имеет собственного нагревателя и не вырабатывает тепло самостоятельно. Энергия для подогрева воды поступает извне – от автономного котла отопления или альтернативного источника энергии. Для этого внутри бака установлен теплообменный змеевик с циркулирующим теплоносителем. Такие модели энергонезависимы эксплуатируются только в холодное время, когда работает отопительная система.

Производители компенсируют этот недостаток, дополнительно комплектуя водонагреватель электрическим ТЭНом. В этом случае пользоваться прибором можно в любое время года, экономя энергоресурсы.

К недостаткам такого водонагревателя относят крупногабаритные размеры и низкую скорость подогрева воды в режиме косвенного нагрева. В электрорежиме бойлер работает аналогично электрическим моделям.

Как работает бойлер косвенного нагрева

Теплоноситель, за циркуляцию которого отвечает насос котла, поступает в верхнюю часть змеевика и, пройдя через теплообменник, возвращается в отопительное оборудование через нижний патрубок. Это обеспечивает оптимальный прогрев содержимого резервуара. При отсутствии в контуре отопления насоса его придется установить отдельно, на подводящей линии перед водонагревателем. Посмотрите подробное видео, как подключить такой бойлер

Типы теплообменника

Чаще всего в накопительный бак устанавливают змеевик из стали или латуни, по которому циркулирует теплоноситель. От количества и размера шага витков зависит скорость нагрева воды — чем их больше, тем эффективнее работает бойлер и быстрее достигается заданная температура.

Второй вариант теплообменника представляет собой конструкцию из двух емкостей разного диаметра, вставленных друг в друга. В меньший бак закачивается холодная вода, нагревающаяся от теплоносителя, циркулирующего в промежутке между стенками резервуаров. В таких бойлерах вода нагревается за считанные минуты благодаря большей площади теплообмена.

Некоторые модели косвенных бойлеров оснащаются системой рециркуляции, позволяющей получить горячую воду в любой удаленной точке дома, не дожидаясь слива холодной. В этом случае потоки нагретой жидкости постоянно двигаются по трубам благодаря работе двух насосов, установленных в контуре.

Системы с рециркуляцией оборудуется расширительным бачком объемом в ⅕ от емкости накопительного резервуара для компенсации увеличения объема жидкости при нагреве. Устанавливают его на «холодной» стороне. Рядом с бачком монтируют воздухоотводчик, предохранительный и обратный клапан.

Советы по выбору водонагревателей

Сегодня производители предлагают несколько разновидностей накопительных водонагревателей, различающихся по конструкции и устройству. Выбирать устройство нужно с учетом требований потребителей ГСВ и под конкретные условия эксплуатации. Не каждая модель универсальна и подходит для любого дома. Поэтому перед покупкой выясните у консультантов магазина, как работает бойлер для нагрева воды этого типа.

При выборе модели обратите внимание на следующие моменты:

• Способ нагрева воды — газовая горелка, электроТЭН или теплоноситель из отопительной системы.
• Объем резервуара — чем он больше, тем больше водоразборных точек обслужит водонагреватель. Для семьи из трех-четырех человек достаточно емкости 80-100 литров.
• Материал бака — предпочтительнее выбирать модели с резервуаров из нержавеющей стали или с титановым покрытием, они служат до 7-12 лет. Стеклокерамика и эмаль прослужат меньше, но стоят дешевле.
• Функционал — ручное или электронное управление, наличие защитных средств, таймера, дополнительные возможности.
• Производитель оборудования — лучше покупать приборы от известных компаний, уже зарекомендовавшие себя на российском рынке. Это будет гарантией качества и надежной долговечной работы бройлера.

Компании «Мособлгаз» рекомендует продукцию от таких брендов, как Bosch, Ariston, Electrolux, Viessmann, Thermona, Gorenje и т.д. Наши инженеры давно работают с этим оборудованием и уверены в его качестве. Мы не только продаем, но и занимаемся установкой, обслуживанием и ремонтом бойлеров различных типов, поэтому точно знаем, какие приборы надежны и имеют наименьший процент отказов. При сомнениях в выборе оборудования обращайтесь к консультантам «Мособлгаза», наши специалисты помогут подобрать подходящий вариант.
