Вопрос организации автономного теплоснабжения в доме чаще всего решается покупкой газового котла. Прибор отличается компактным размером, высокой мощностью, удобством в эксплуатации, а используемый им природный или сжиженный газ стоит дешевле, чем электроэнергия или твердое топливо. Если вы задумываетесь о монтаже такой отопительной техники, важно понять, как работает газовый котел. Знакомство с устройством и принципом действия оборудования позволит быстрее разобраться с его управлением и более успешно эксплуатировать агрегат.
Устройство котла
Исходя из своих функциональных возможностей, котлы бывают двух типов – одноконтурные и двухконтурные. Первые работают только на отопление, поэтому для получения теплой воды потребителю необходимо дополнительно покупать бойлер косвенного нагрева (БКН). Двухконтурные модели могут и обогревать помещение, и готовить воду для нужд ГВС. Горячее водоснабжение в них обеспечивается за счет встроенного емкостного водонагревателя или (что встречается чаще) посредством проточного теплообменника.
В основе конструкции двухконтурного котла лежат следующие узлы и компоненты:
● горелка – отвечает за получение достаточных объемов тепла;
● система розжига – поджигает горелку и контролирует пламя;
● теплообменники – нагревают теплоноситель до заданной температуры;
● циркуляционный насос – создает необходимое давление в системе для беспрерывного движения теплоносителя;
● расширительный бак – предназначен для приема излишков теплоносителя при его расширении во время нагрева;
● дымоотвод – используется для отведения продуктов горения;
● электронный блок и управляющий модуль – обеспечивают стабильную работу оборудования;
● автоматика безопасности – защищает агрегат при перегреве, отсутствии пламени или тяги.
Рассматривая, как работает двухконтурный газовый котел, нужно отметить, что помимо основных узлов, в него встраивают манометр, дифференциальное реле, вентилятор, датчик температуры. В более продвинутых моделях ставятся системы самодиагностики с выведением кодов ошибок на дисплей, установленный на передней поверхности оборудования.
Особенности работы двухконтурного котла
Принцип действия оборудования достаточно прост. При поступлении холодной воды в систему она направляется через циркуляционный насос в теплообменник. Далее открывается газовый клапан, после чего в горелку начинает поступать топливо. После срабатывания электророзжига газ загорается и подогревает жидкость в отопительном теплообменнике.
Как только теплоноситель достигает заданной температуры, пламя в горелке гаснет. Многие модели оснащаются термостатом, поэтому при охлаждении жидкости подогрев снова включается. Во время функционирования устройства все продукты сгорания выводятся в дымоход.
Обратите внимание, что агрегат двухконтурного типа работает либо на отопление, либо на подогрев жидкости для нужд ГВС. За переключение между теплообменниками отвечает трехходовый клапан. Если пользователи потребляют слишком много горячей воды, работа агрегата на отопление может быть парализована на долгое время. В такой ситуации стоит рассмотреть, как работает котел с бойлером, или выбрать более мощное оборудование.
Принцип работы горелки
Основная функция горелки – получать тепло, которое необходимо для отопления и подогрева воды. В зависимости от рабочих режимов она бывает одноуровневой, двухуровневой и модулируемой. Оптимальным считается последний вариант, который позволяет регулировать уровень мощности пламени. Контроль над работой горелки осуществляется вручную или автоматически. При автоматическом режиме прибор самостоятельно поддерживает горение согласно заданной температуре теплоносителя.
Дымоудаление
Любые виды котлов требуют постоянного отведения дыма. Организация дымоудаления во многом зависит от того, какая камера установлена в приборе:
● Открытая – использует для горения воздух из помещения, поэтому требует организации мощной вентиляции.
● Закрытая – забирает воздух с улицы за счет встроенного вентилятора. Продукты горения в таких моделях обычно выводятся через коаксиальный дымоход, который может располагаться на наружной части здания или в специально оборудованных шахтах.
Система защиты
Практически все современные модели отопительных приборов имеют многоступенчатую защиту, которая отключает работу при возникновении неисправностей. Так, при прекращении подачи топлива автоматически закрывается электромагнитный клапан, отвечающий за поступление газа. В случае снижения температуры теплоносителя до критической отметки агрегат начинает подогревать воду, чтобы избежать ее замерзания.

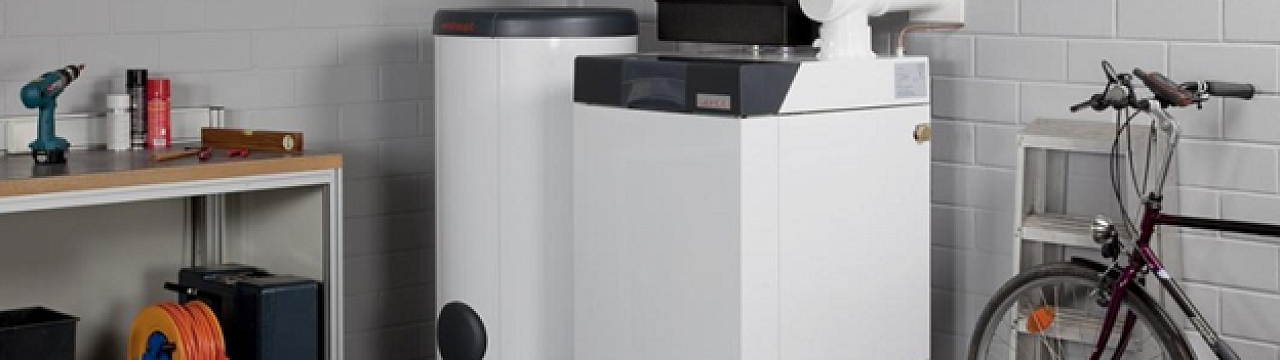

Как работает котел с бойлером косвенного нагрева
Владельцев отопительных приборов с одним контуром часто интересует вопрос, как работает газовый котел с бойлером косвенного нагрева. При использовании водонагревателя к выходному отверстию отопительного прибора подключается насос, обеспечивающий давление и циркуляцию теплоносителя. После этого устанавливается трехходовый клапан, который соединяется с термостатом бойлера. Когда теплоноситель подогревается, его поток направляется в отопительную систему с приоритетным поступлением горячей воды в змеевик водонагревателя. Таким образом, отопление и горячее водоснабжение подключаются параллельно, то есть формируют два контура в замкнутой цепи.
После бойлера ставится дополнительный насос, предназначенный для регулировки работы термостата. В случае сильного подогрева теплоносителя происходит принудительное перекрытие подачи топлива, а горелка гаснет. Как только жидкость остывает, газ опять пропускается в систему и поджигается посредством горелки.
Если разобраться, как работает газовый котел с двумя контурами или БКН, можно грамотно подойти к выбору оборудования и купить тот агрегат, который оптимально подходит под ваши потребности. Интернет-магазин «Мособлгаз» поможет вам сделать правильную покупку. У нас в каталоге можно найти широкий ассортимент оборудования от проверенных производителей. Наши менеджеры предоставят консультации по любым типам котлов и предложат именно ту модель, которая будет эффективно справляться с задачами обогрева жилья.
