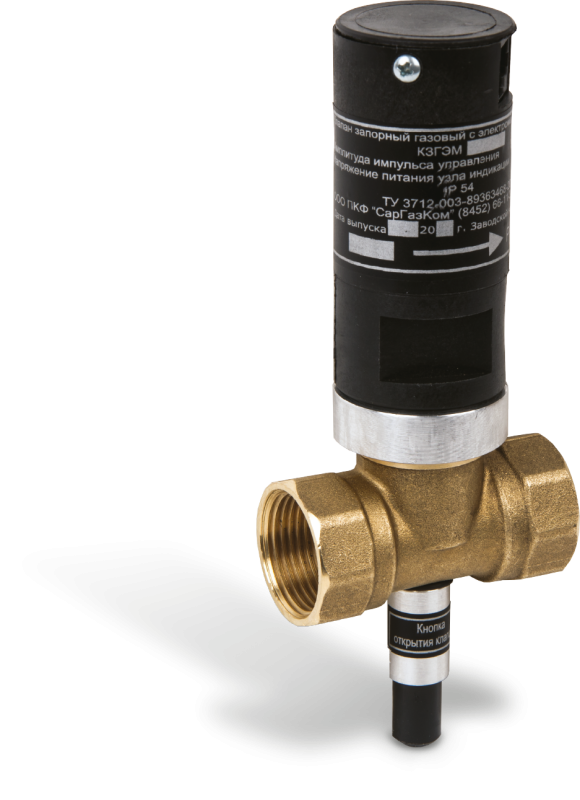

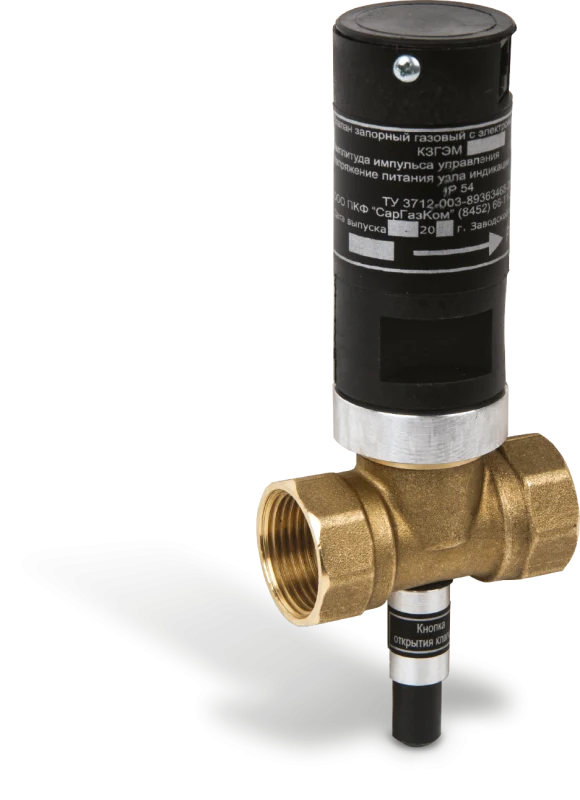

Клапан запорный газовый электромагнитный КЗГЭМ DN 25 НД

Клапан КЗГЭМ предназначен для использования в качестве запорного устройства трубопроводных магистралей и газогорелочных устройств с рабочей средой в виде природного газа по ГОСТ 5542-87, паровая фаза сжиженного углеводородного газа по ГОСТ Р 52087 2003 или воздуха с давлением до 0,3 МПа ( до 3,0 кгс/см²).

Клапаны устанавливаются на горизонтальном участке трубопровода.

Клапаны номинальным диаметром от 15 до 32 на низкое давление могут устанавливаться: на вертикальных участках внутреннего трубопровода с учётом направления подачи среды.

Технические характеристики:

• Сопротивление обмотки катушки электромагнита: 16±2 Ом

Амплитуда импульса управляющего сигнала для закрытия клапана: 30-45 В

• Напряжение питания узла индикации состояния клапана: 5 В

• Номинальное давление для клапанов НД PN: 0,005 (0,05) МПа (кгс/см²)

• Номинальное давление для клапанов СД PN: 0,3 (3) МПа (кгс/см²)

• Испытательное давление для прокладочных и стыковочных соединений клапана: 0,105 (1,05) МПа (кгс/см²)

• Время срабатывания клапана, не более: 1 с

• Класс герметичности затвора: А

• Гарантийный срок эксплуатации: 12 месяцев


Клапан должен эксплуатироваться в помещениях, исключающих загрязнение изделия и в атмосфере которых содержание коррозионно-активных агентов не превышает значений, установленных для атмосферы типа 1 по ГОСТ 15150-69

Срок службы: 10 лет, в том числе срок хранения 12 месяцев в упаковке изготовителя в складских помещениях.

Условия эксплуатации:

• Температура окружающей среды - от +1 до +40°С;

• Относительная влажность воздуха - до 80 % при +25°С;

• Атмосферное давление - от 86 до 106,7 кПа.
