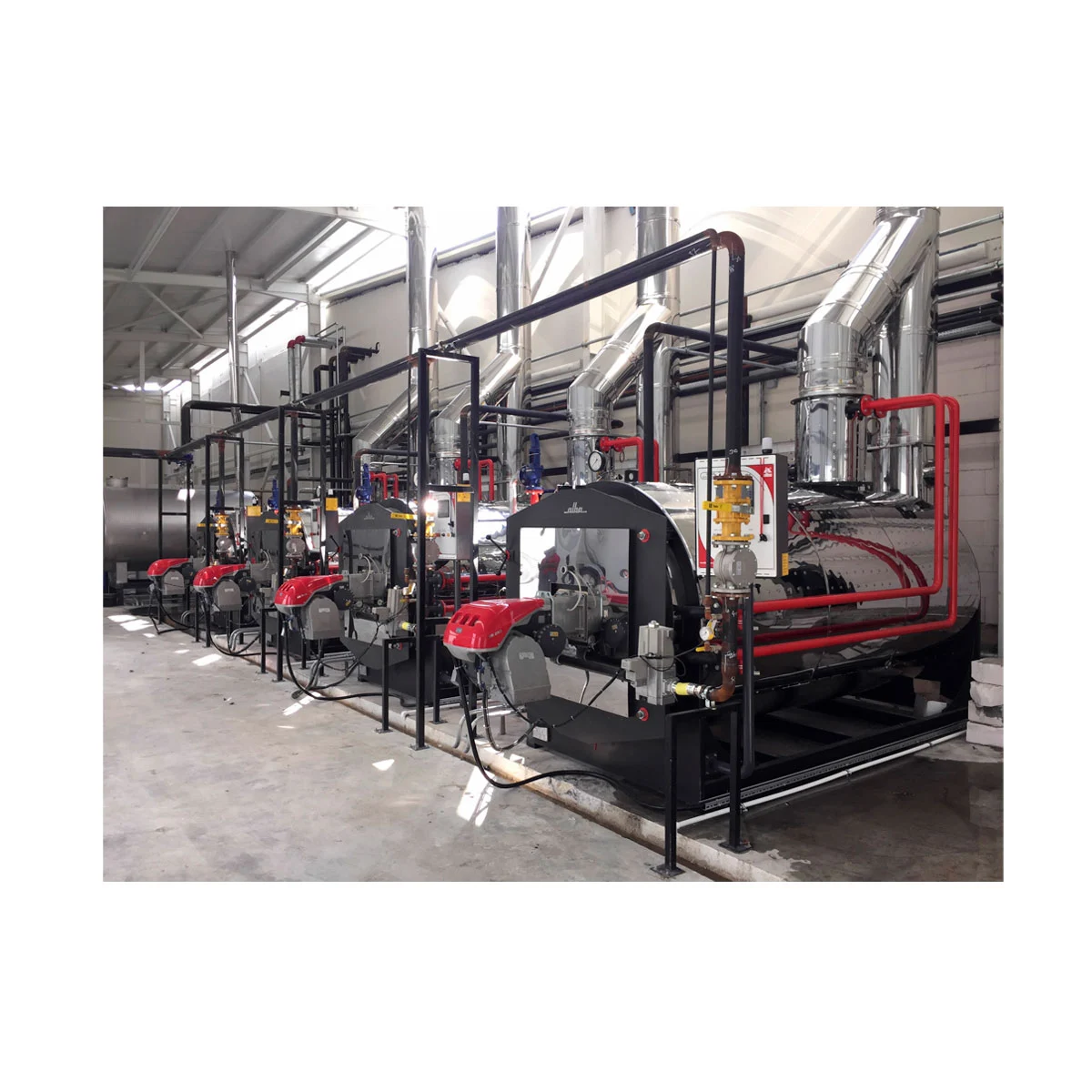

Прямоточный котел D05-1000 (парогенератор) комплект с горелкой Riello, на раме

КОМПЛЕКТАЦИЯ ПАРОГЕНЕРАТОРА
Включает в себя всё навесное оборудование необходимое для полноценной работы. Требуется лишь подключение к линии подачи воды, топлива, паропроводу

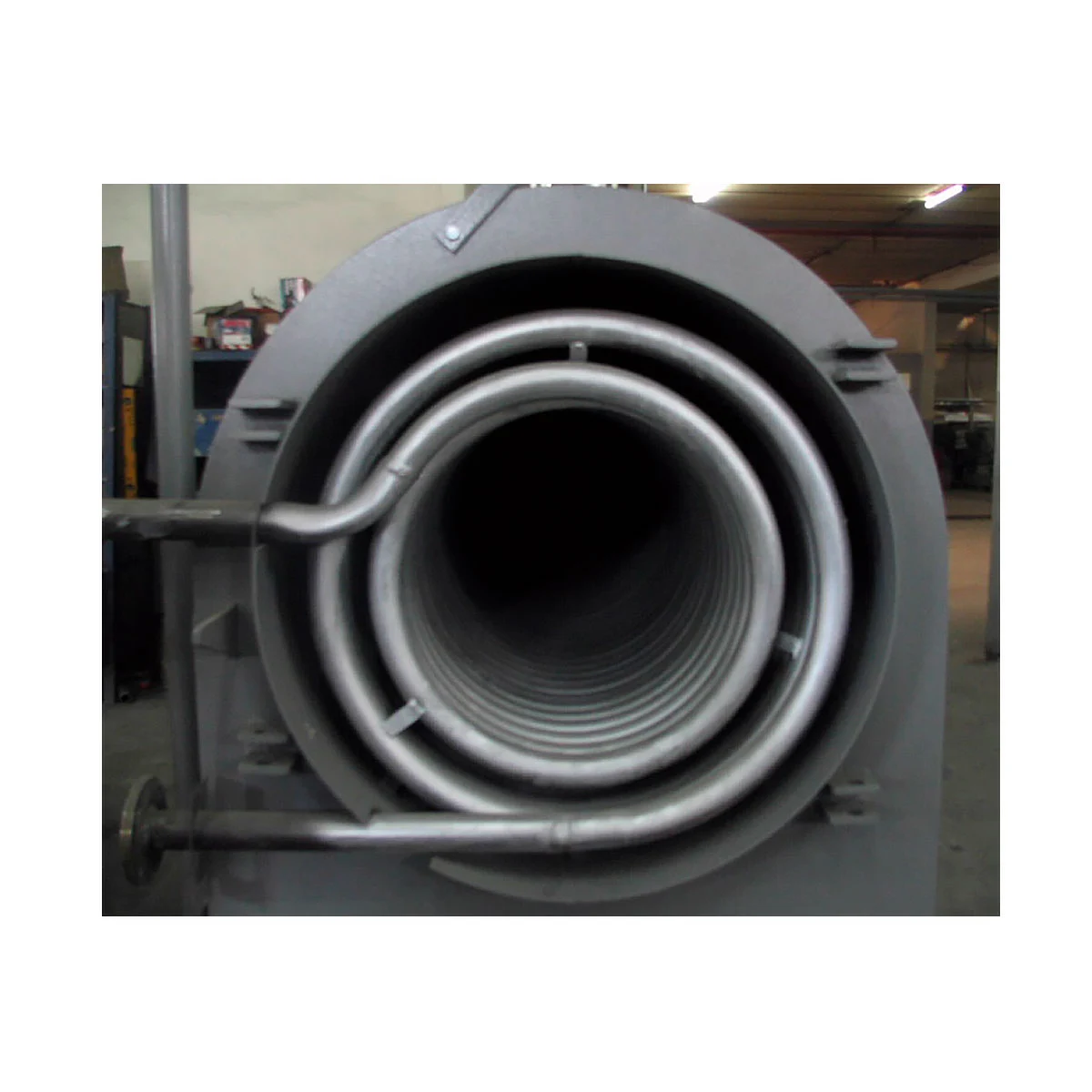

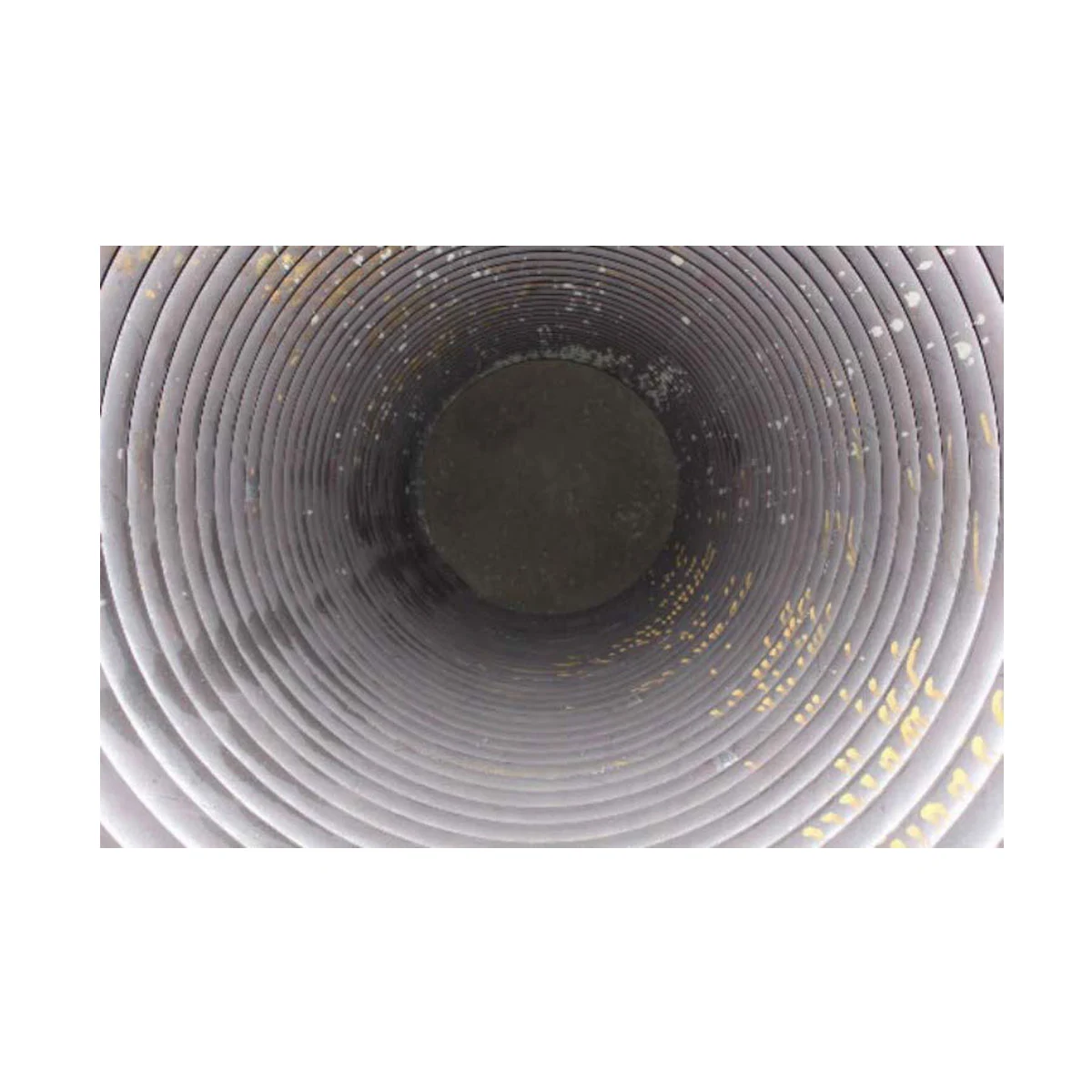

Змеевик – 1 шт. Основной элемент парогенератора. Змеевик изготавливается из цельнотянутых стальных труб. К первому витку змеевика с помощью нахлесточных сварных швов крепится стальная топочная защита змеевика. К задней части змеевика приварено стальное днище, внутри которого залит огнеупорный бетон. На входе и выходе змеевик имеет фланцевые соединения.

Корпус – 1 шт. Корпус котла имеет цилиндрическую форму, включает в себя топочную камеру. В камере расположены стальные продольные опоры, на которых размещается змеевик. На корпусе имеются две монтажные петли. К корпусу приварена монтажная рама.

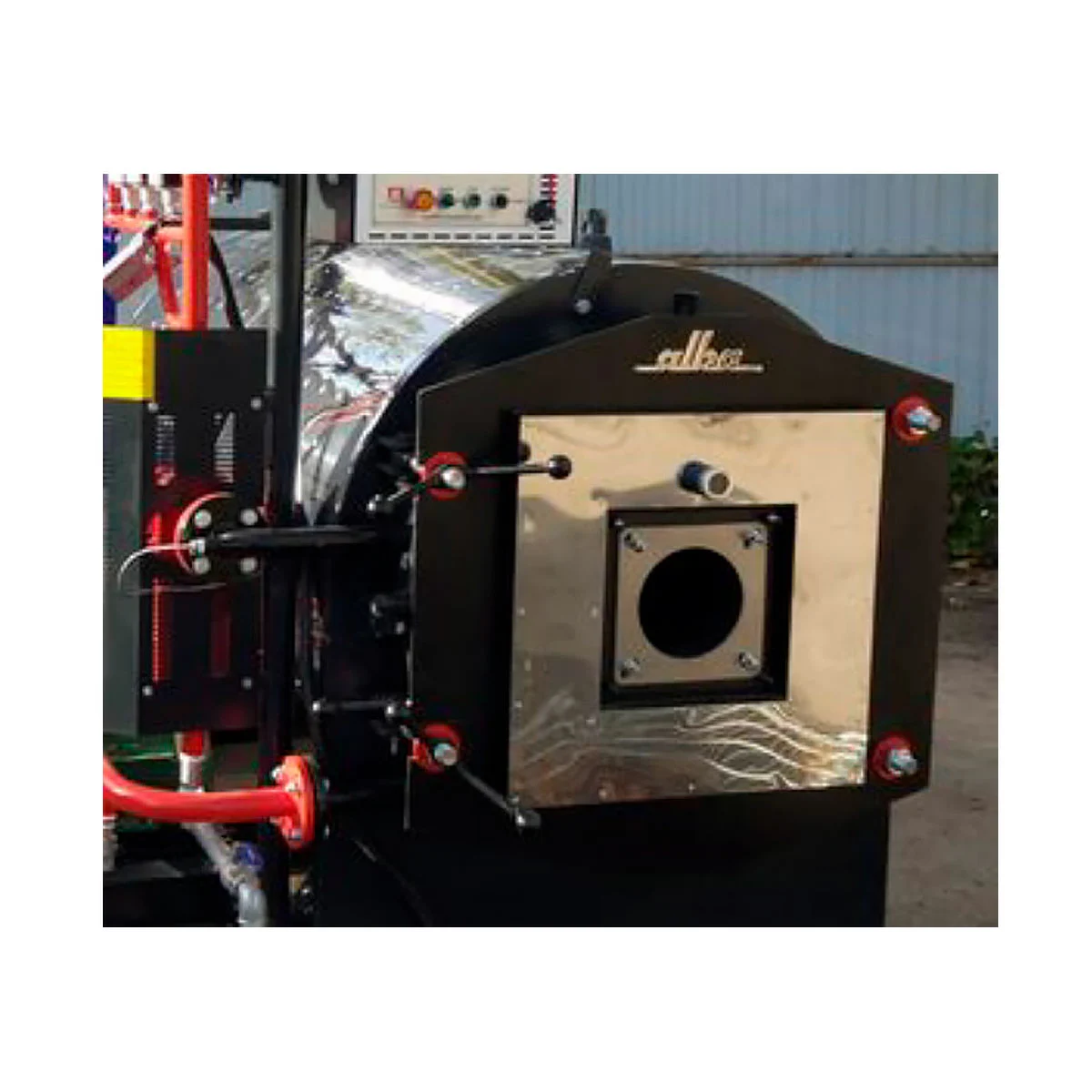

Передняя дверца – 1 шт. Оснащена шарнирно-поворотным устройством и специальными ручками для открытия. На внутренней стороне топочной крышки имеется бурт с уплотнителем, в который при ее полном закрытии упирается торец топочной защиты змеевика.

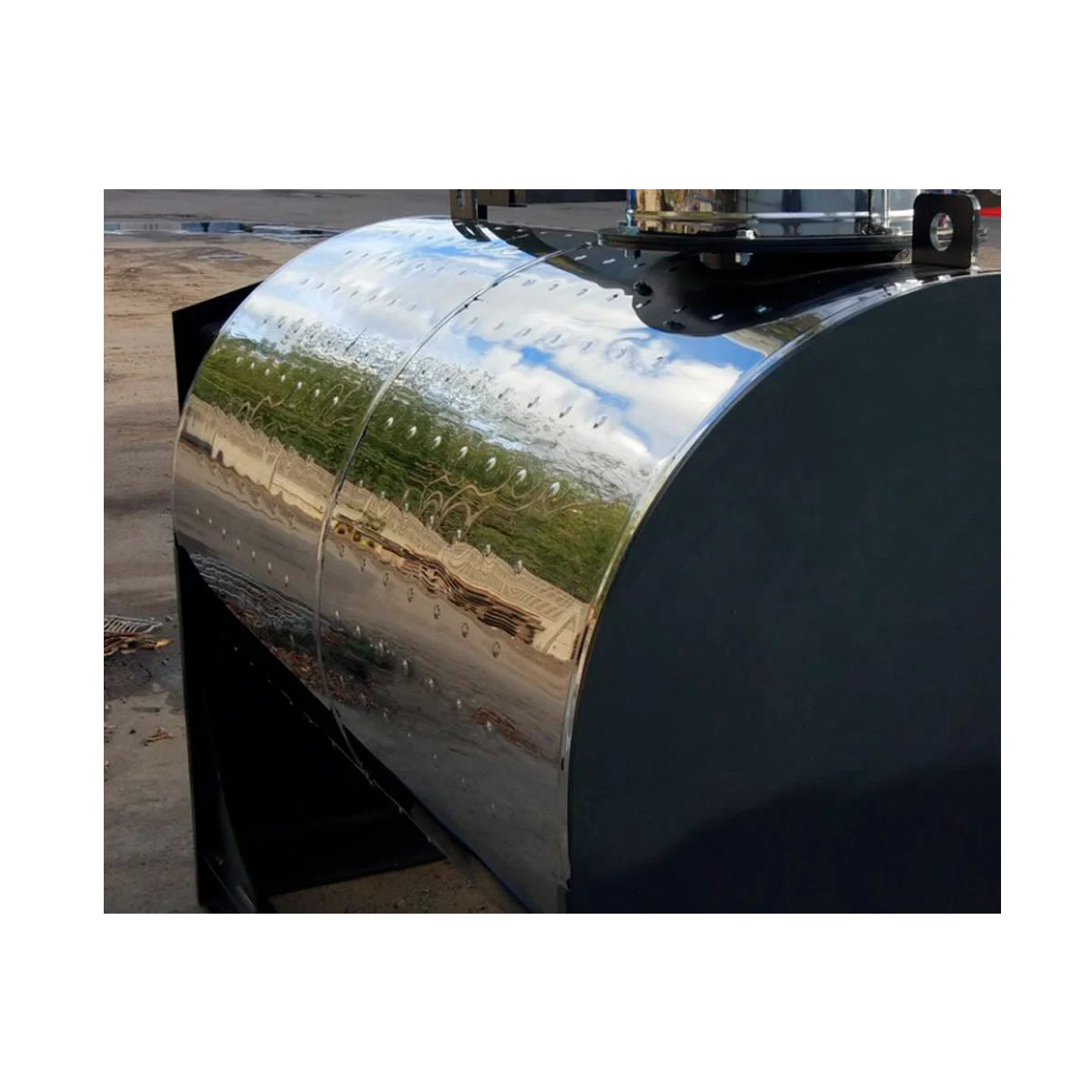

Изоляция и внешняя обшивка – 1 компл. Корпус парогенератора имеет теплоизоляцию. В качестве теплоизоляционного материала используются плиты из минеральной ваты. Изоляция накрыта декоративным кожухом из нержавеющей стали.

Рама основания – 1 шт.

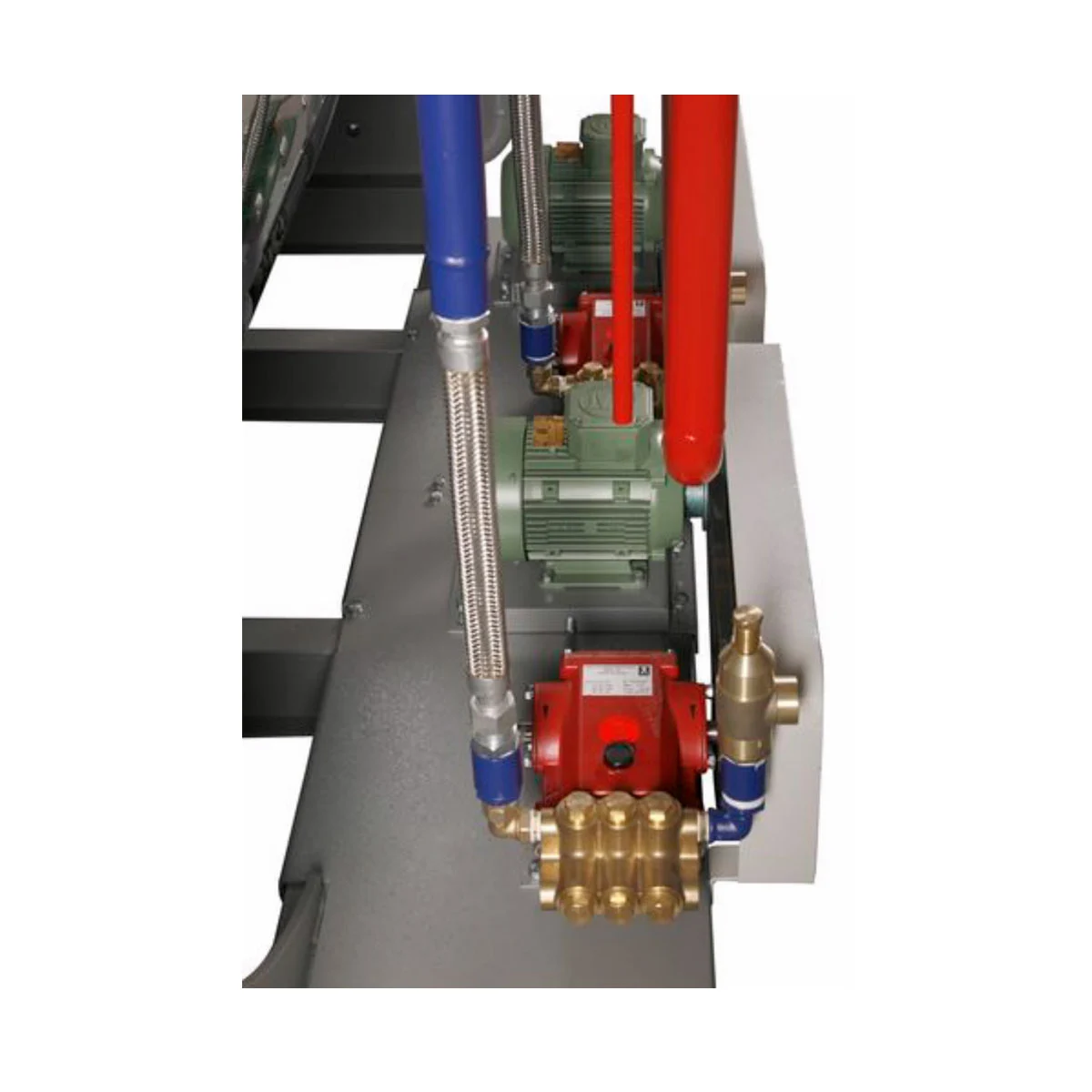

Питательный насос SPECK (Германия) – 2 шт.

Электродвигатель – 2 шт. Плунжерный насос высокого давления служит для подачи питательной воды в парогенератор. С помощью ременной передачи насос связан с электродвигателем, который управляется с помощью частотного преобразователя. Насос и двигатель смонтированы на единой раме для удобства эксплуатации.

Предохранительный клапан насоса – 2 шт. Служит для защиты парогенератора от превышения давления питательной воды.

Шланг высокого давления – 2 шт. Соединяет питательный насос с трубопроводом парогенератора. Служит для предотвращения вибраций.

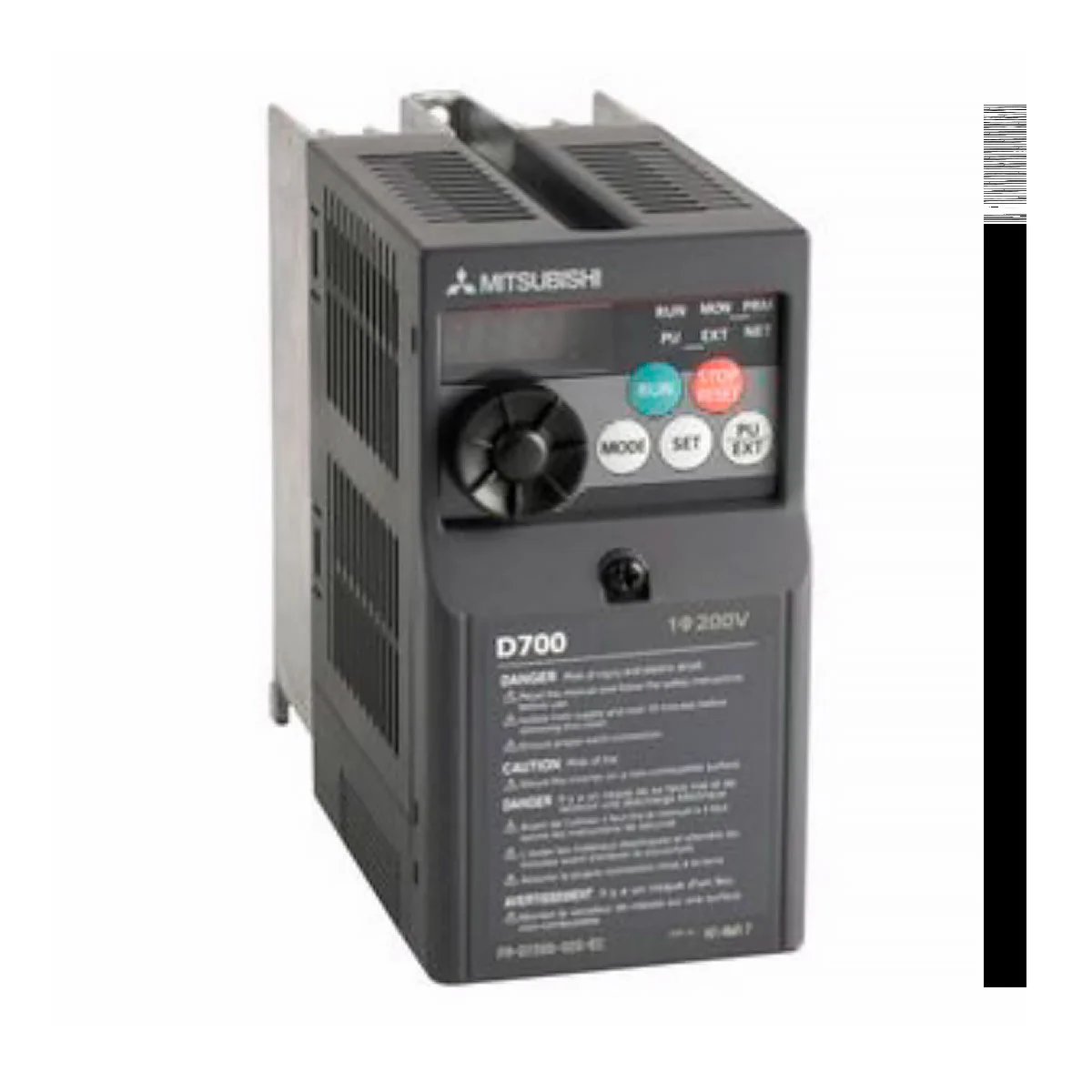

Частотный преобразователь (инвертер) – 1 шт. Управляет частотой вращения электродвигателя. Таким образом контролируется расход питательной воды. Это позволяет достичь оптимального соотношения «топливо – вода» и при этом экономить электроэнергию, т.к. двигатель насоса будет работать на производительности, которая соответствует мощности горелки.

Манометр с трехходовым краном– 1 шт. Манометр служит для измерения давления питательной воды после питательного насоса. Перед манометром установлен трехходовой кран для продувки, проверки и отключения манометра.

Обратный клапан перед экономайзером – 1 шт. На питательной линии до экономайзера установлен обратный клапан, препятствующий обратному току пара при работе парогенератора в питательные насосы в
моменты простоя.

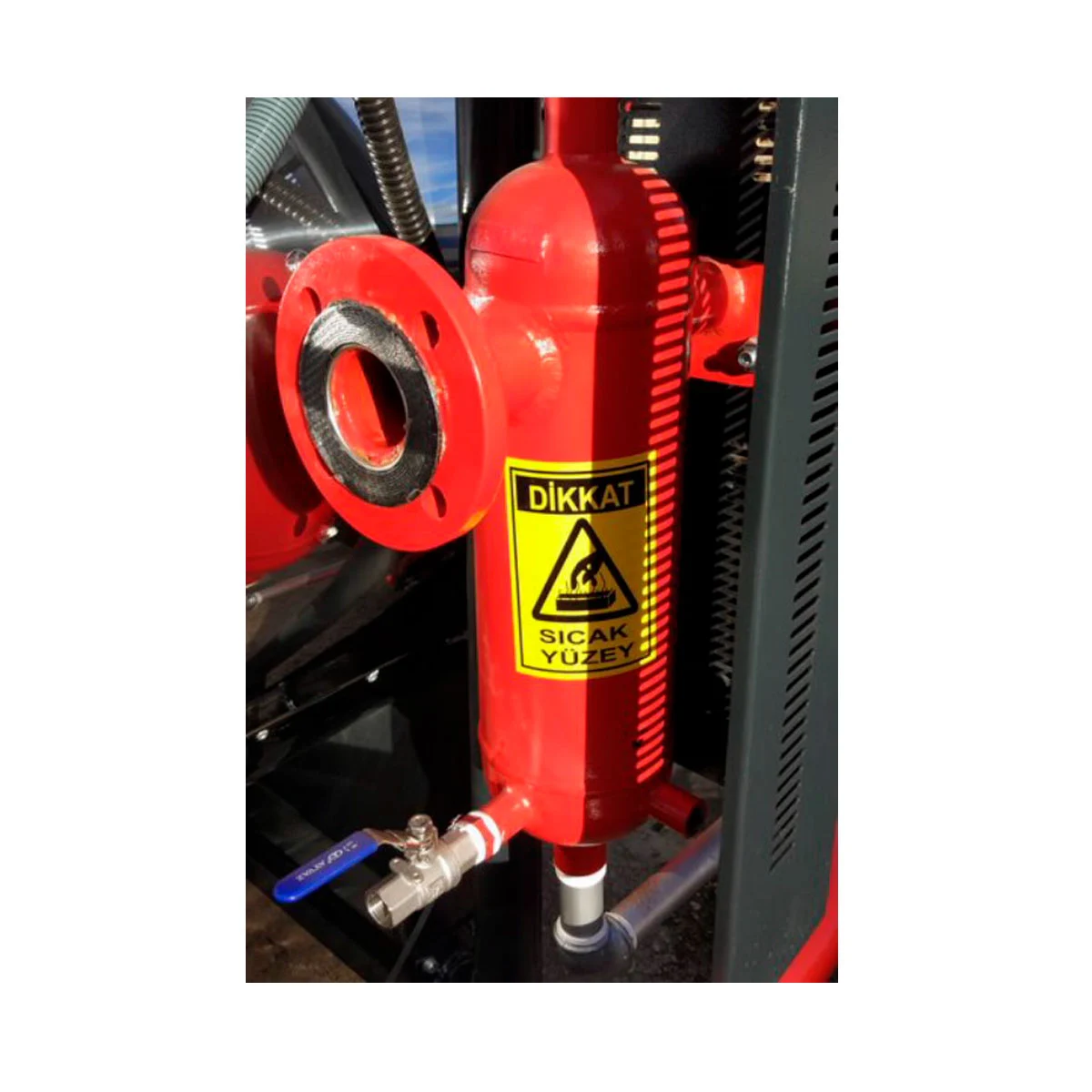

Сепаратор – 1 шт. Сепаратор предназначен для уменьшения влажности пара. Степень сухости пара после сепаратора достигает значений 0,98-0,99. Сепаратор пара состоит из трубы, торосферического днища и сепарирующего устройства. К сепаратору крепятся предохранительные клапаны. Вход и выход сепаратора
имеет фланцевое соединение.

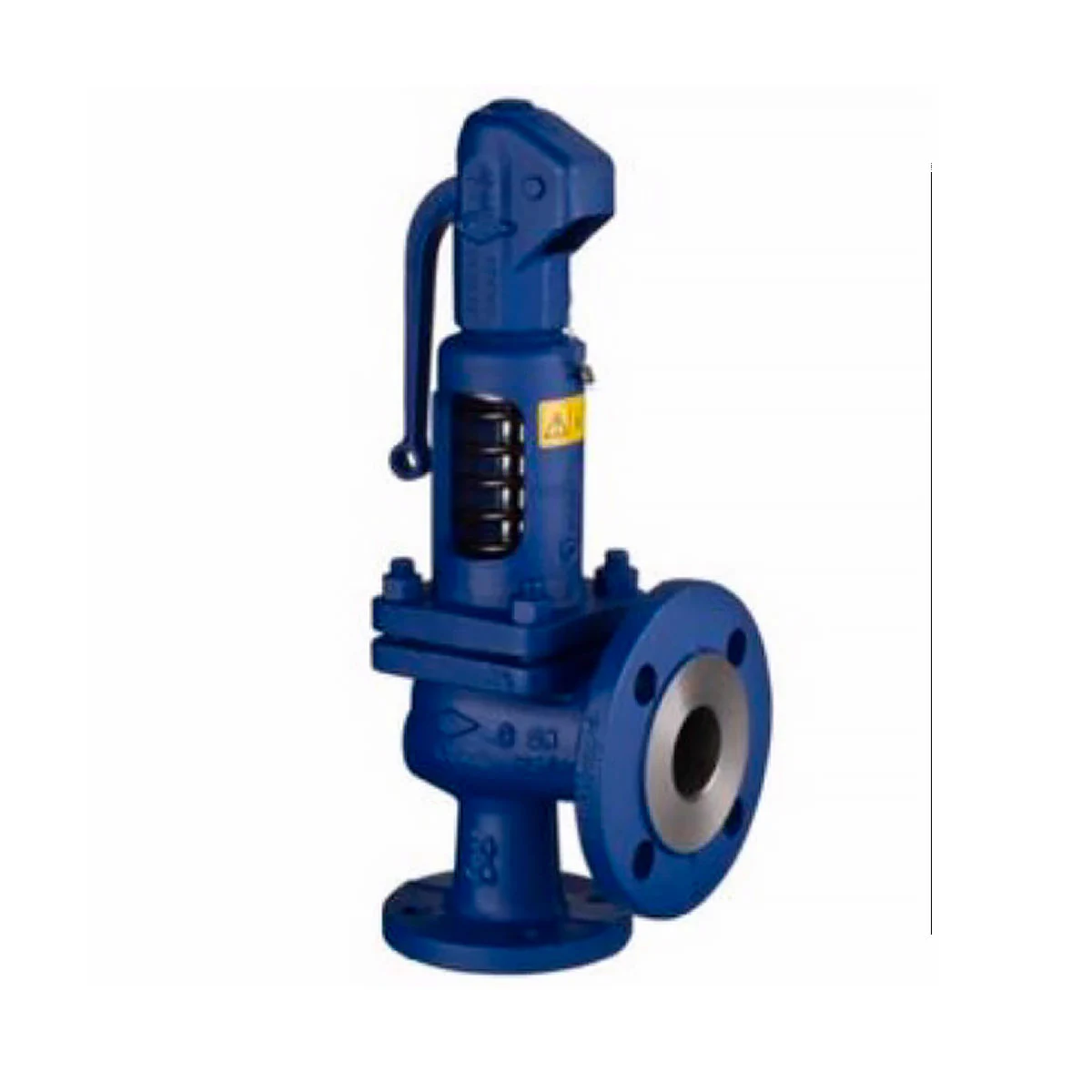

Предохранительный клапан – 2 шт. На парогенераторе установлены два предохранительных пружинных клапана, которые по своей суммарной пропускной способности превышают номинальную производительность парогенератора. Предназначены для автоматического сброса пара в атмосферу при превышении
допустимого давления.

Рампа приборов контроля давления: Прессостат максимально допустимого давления пара (Danfoss тип RT) – 1 шт.

Прессостат рабочего давления пара (Danfoss тип RT) – 1шт.

Прессостат давления пара для второй ступени мощности (Danfoss тип RT) – 1 шт. Прессостаты служат для управления горелкой парогенератора (выключение/выключение, регулирование мощности).

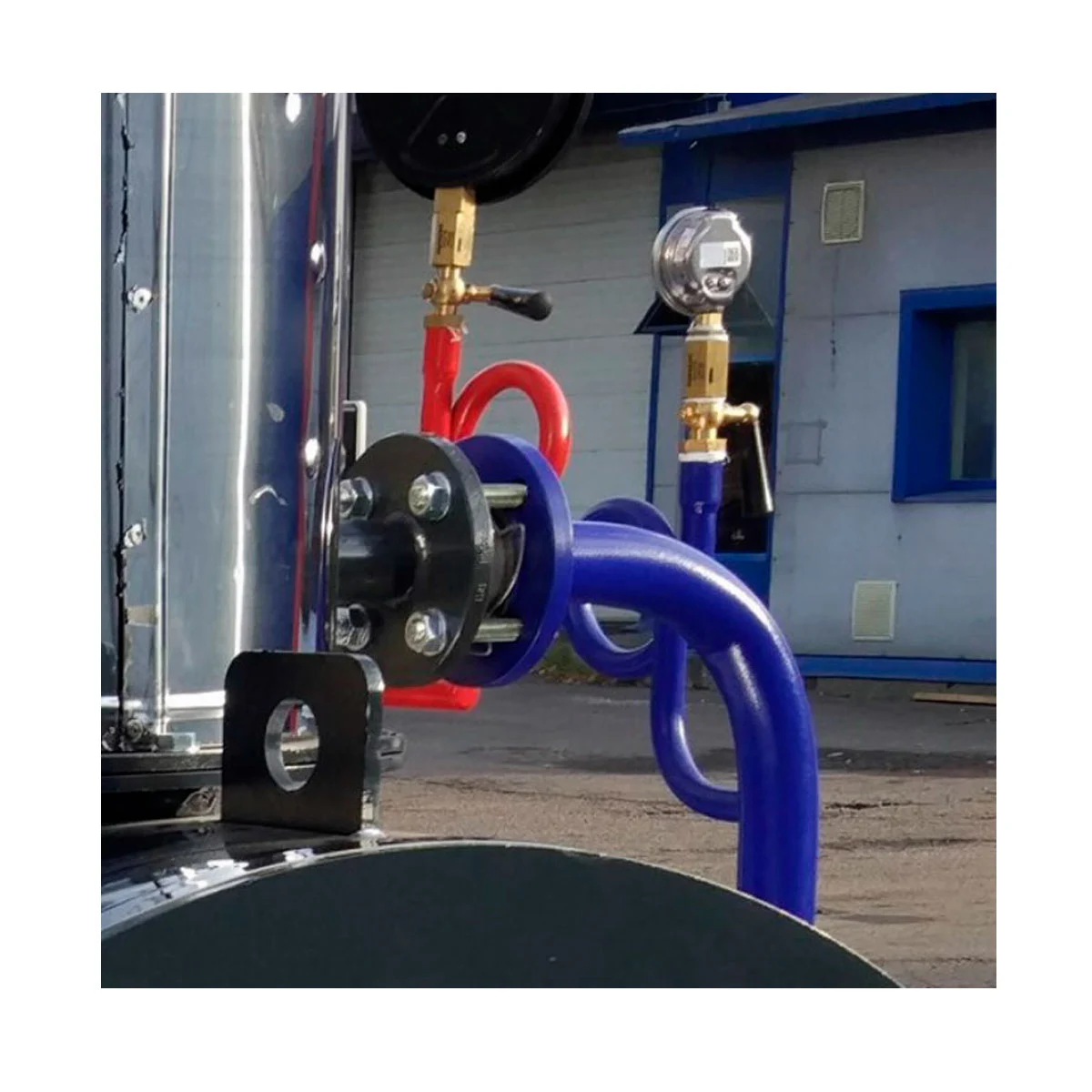

Манометр с трехходовым краном – 1 шт. Манометр служит для измерения давления пара в парогенераторе. Перед манометром установлен трехходовой кран для продувки, проверки и отключения манометра

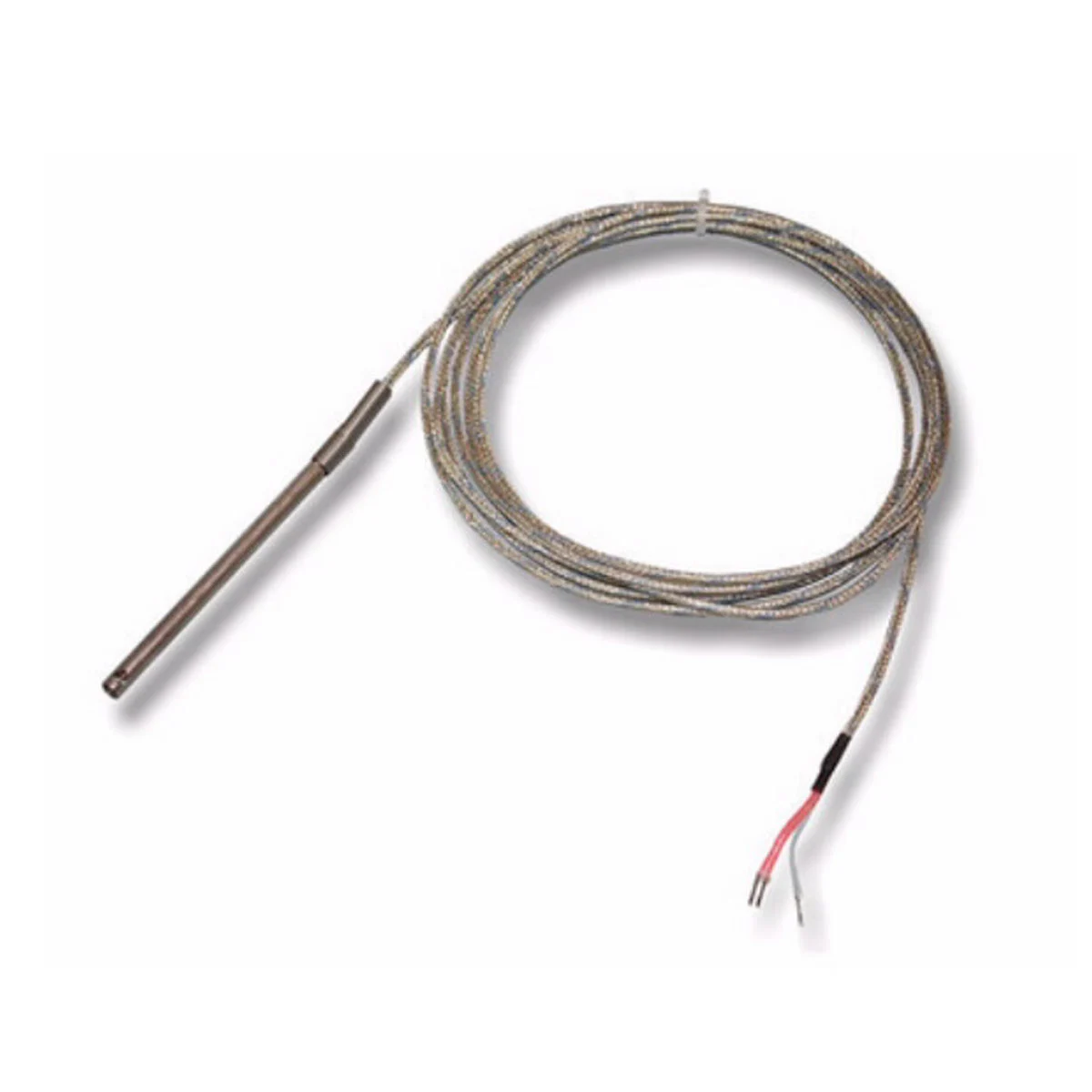

Приборы регулировки и контроля: Датчик (термопара) температуры пара в змеевике PT 100 – 1 шт. Устанавливается на выходе из змеевика перед
сепаратором. Передает сигнал на реле температуры.

Датчик (термопара) температуры уходящих дымовых газов PT 100 – 1 шт. Устанавливается на штуцере корпуса экономайзера. Передает сигнал на реле температуры.

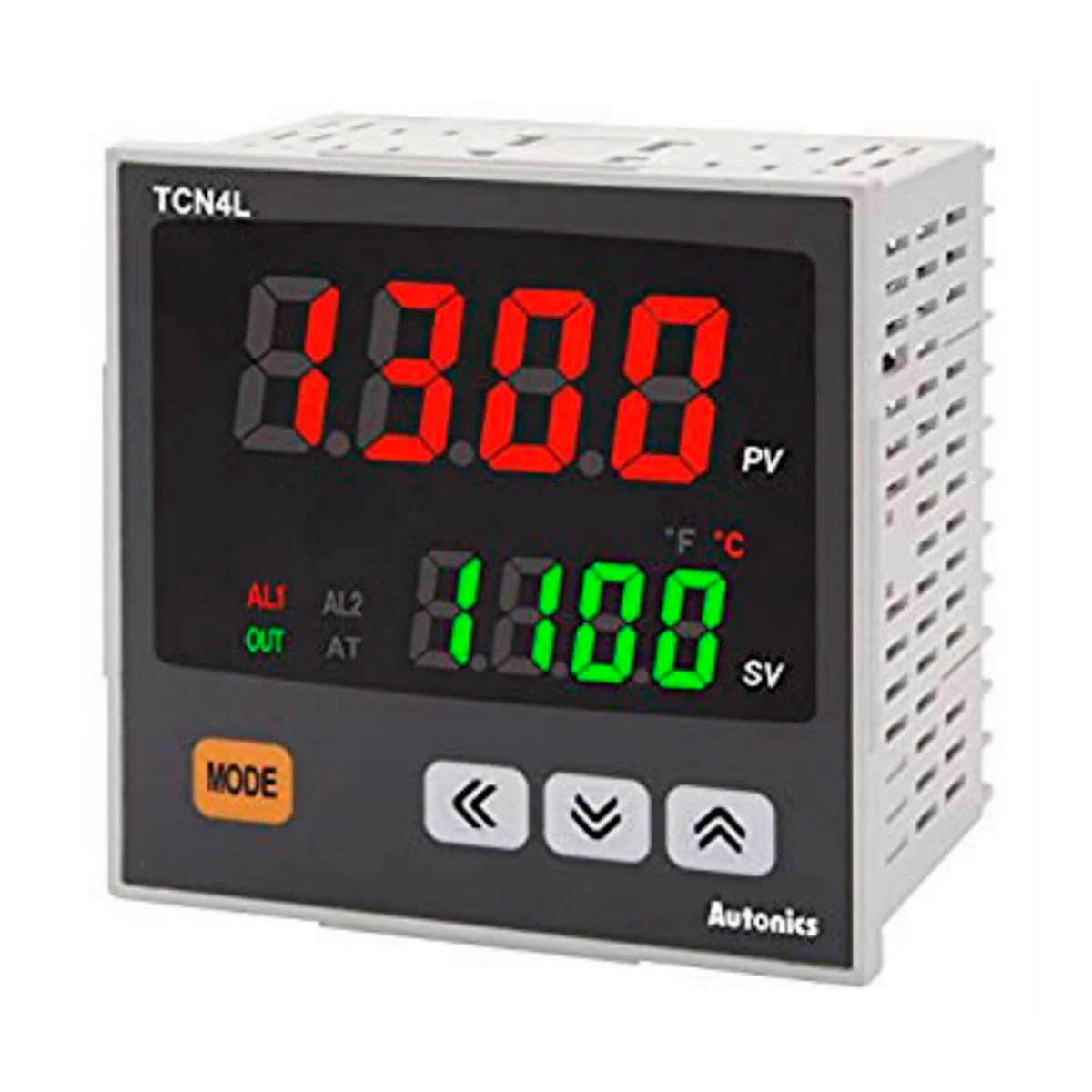

Реле температуры пара на выходе из парогенератора (предохранительный термостат) – 1 шт. Служит для контроля температуры пара в змеевике. Значение температуры отображается на цифровом дисплее. При достижении предельных значений выводит парогенератор в аварию защищая оборудование от перегрева

Реле температуры уходящих дымовых газов (предохранительный термостат) – 1 шт. Служит для контроля температуры дымовых газов на выходе из парогенератора. Значение температуры отображается на цифровом дисплее. При достижении предельных значений выводит парогенератор в аварию защищая оборудование от перегрева

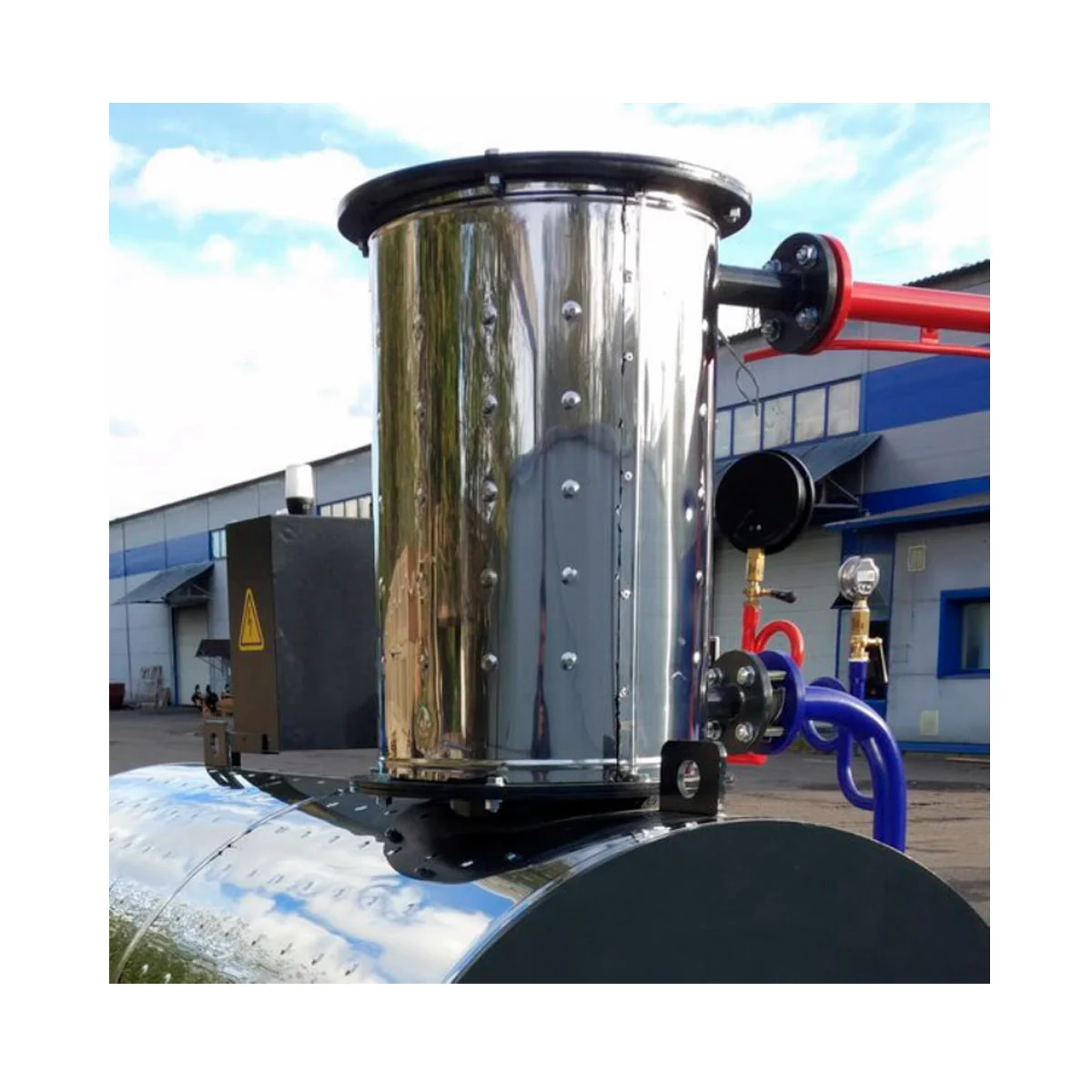

Экономайзер – 1 шт. Экономайзер служит подогрева питательной воды после насосов за счет температуры уходящих дымовых газов, что ведет к увеличивает КПД и уменьшает потребление топлива. Представляет собой змеевик в теплоизолированном корпусе. Вход и выход змеевика имеет фланцевые соединения.
Комплектуется фланцем для присоединения дымовой трубы.

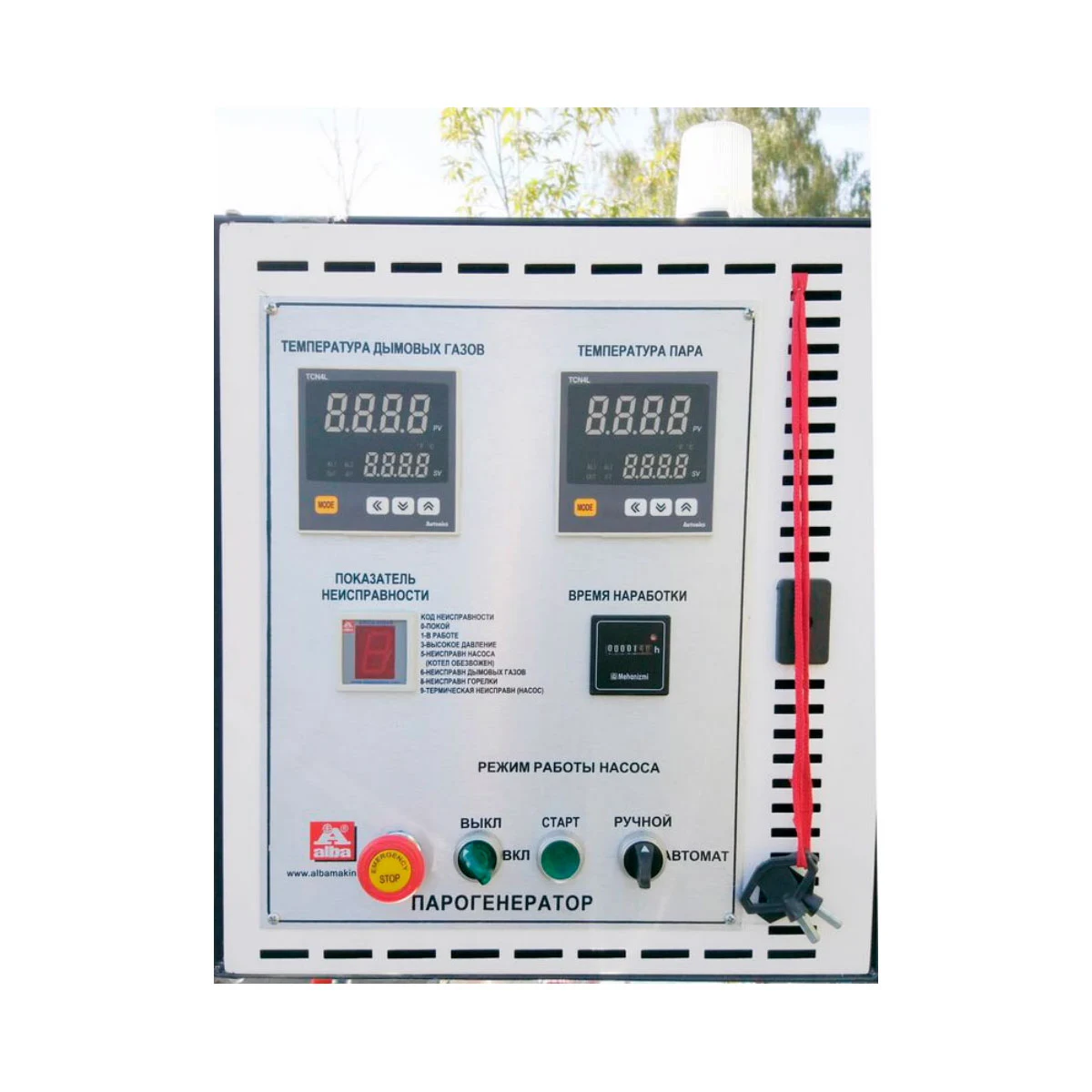

Шкаф управления – 1 шт. Служит для управления парогенератором. На щит выведены значения температуры пара и дымовых газов, а также счетчик времени наработки. Оборудован световой и звуковой сигнализацией. При возникновении неисправности показывает код неисправности на дисплее.

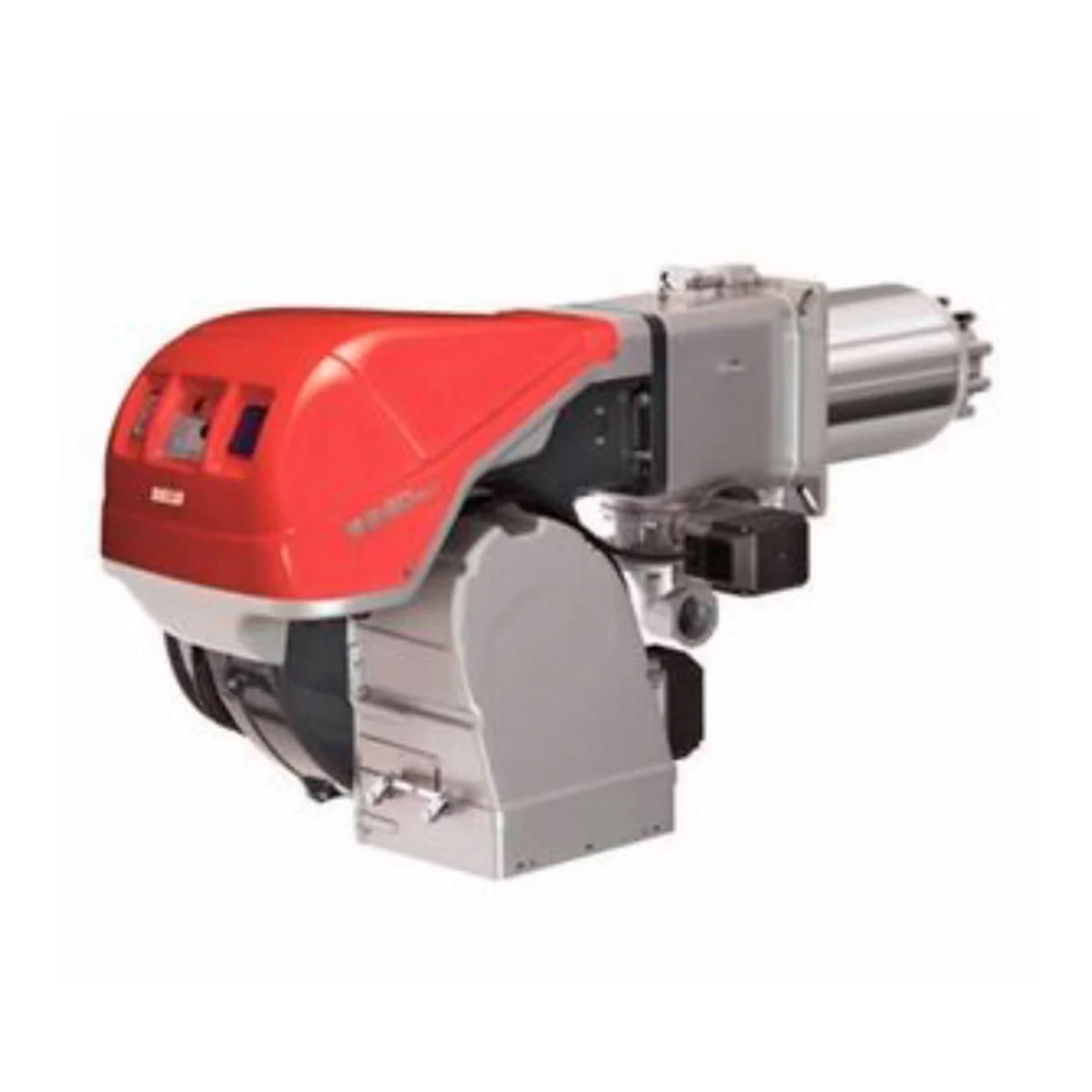

Горелочное устройство Riello (Италия) – 1 шт. Топливо: природный газ, давление 150-360 мбар. Тип регулирования: двухступенчатый. Предназначена для сжигания топлива. Благодаря точному регулированию соотношения «топливо-воздух» достигается высокая производительность горелки и стабильность
горения во всём диапазоне мощности. Удобное расположение элементов горелки обеспечивает быстрый доступ и простоту настройки.


Все электрические соединения (в том числе соединение парогенератора с горелкой) ТЕСТИРУЮТСЯ НА ЗАВОДЕ- ИЗГОТОВИТЕЛЕ. Подключение горелки к парогенератору осуществляется «разъем-в-разъем». Также парогенератор проходит гидравлические испытания на заводе- изготовителе.

Таким образом парогенератор поставляется полностью готовым к эксплуатации, что уменьшает сроки выполнения монтажных и  наладочных работ, а также исключает ошибки при подключении.

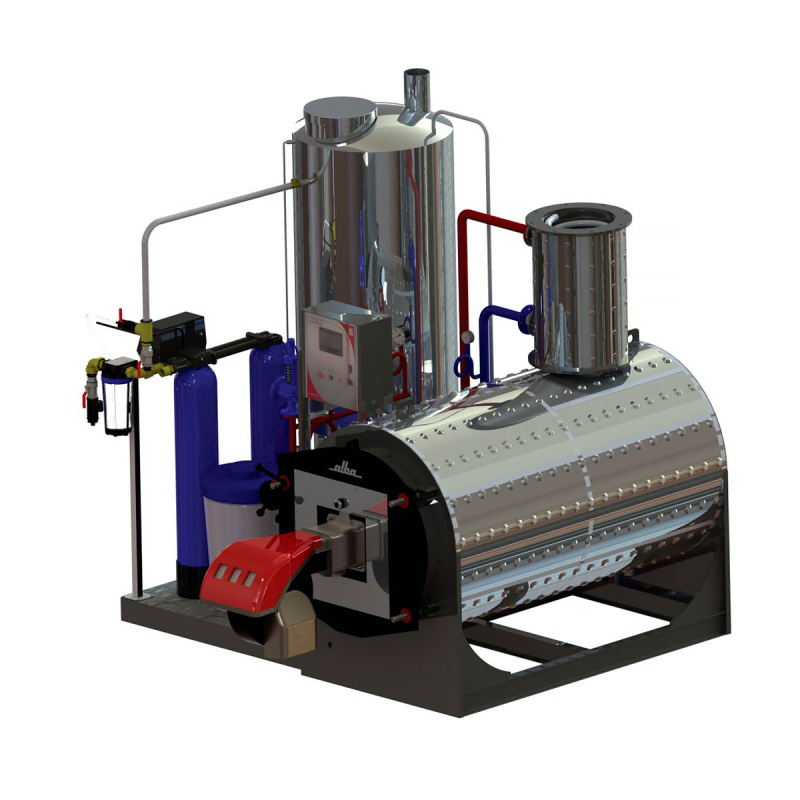

Комплект парогенератора D05-1000 с горелкой Riello, на раме.
Горизонтальное исполнение 1000кг/ч.
Расчётное давление: 16 бар.
Максимальная производительность: 1000 кг/ч
Горелка: газовая, двухступенчатый.
Топливо: газ, давление 150-360 мбар.
Сроки исполнения: 10-12 рабочих недель.
Документация в комплекте: Сертификат соответствия ТР ТС, паспорт, инструкция.
