Пункт газораспределительный шкафной ДРП С (RF25) "Премиум"

Пункт газораспределительный шкафной ДРП С (RF25) "Премиум" настенный на базе регуляторов давления газа с дополнительным фильтром (пропускная способность Q = 25 нм3/ч).

Пункт редуцирования газа шкафной серии ДРП (далее - ДРП) предназначен для редуцирования давления природного газа с высокого до 0,6 МПа или среднего давления до требуемого значения низкого давления.

Конструктивные особенности ДРП:

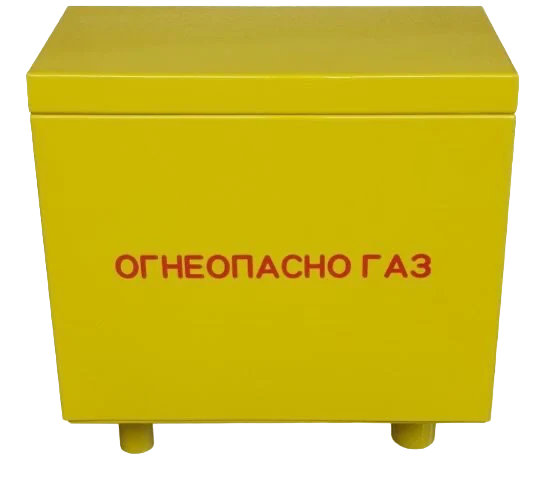

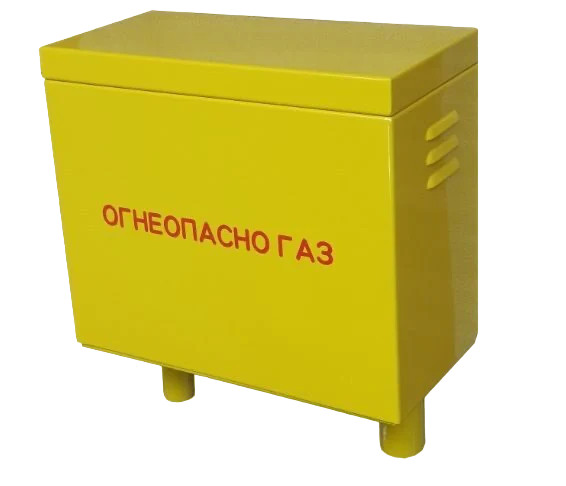

• Компактные размеры корпуса (Д*Ш*В 350*170*300, мм)

• Легкосъемный корпус

• Установлен дополнительный фильтр

• Способ установки - крепление на подвижной опоре

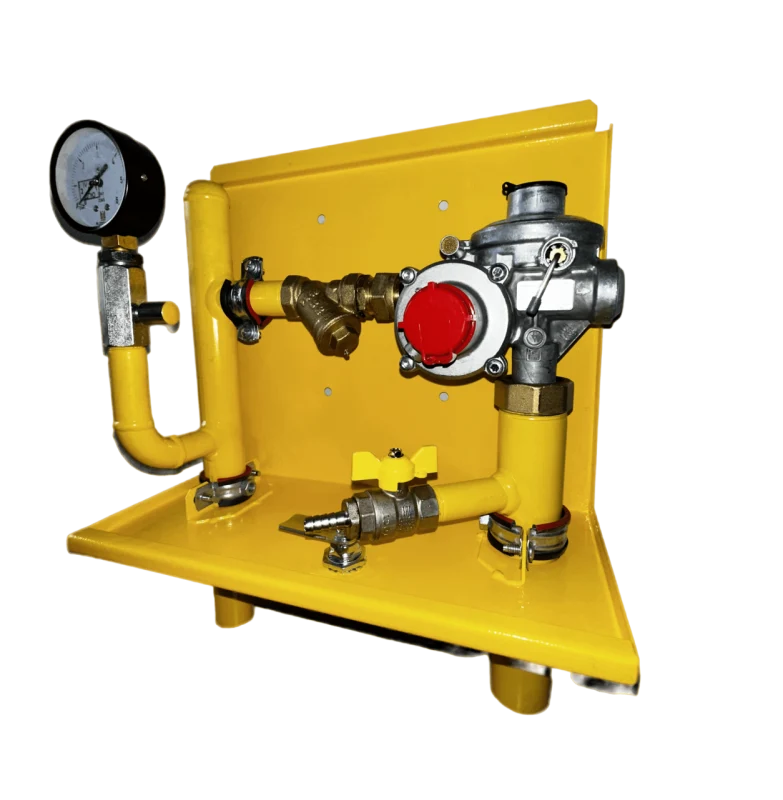

В ДРП применена специальная (низкотемпературная) версия двухступенчатого регулятора давления газа серии RF (Беларусь), что позволяет гарантировать стабильную работу регулятора при низких температурах.

Вид климатического исполнения ДРП соответствует УХЛ 1, в соответствии с ГОСТ 15150-69, для работы при температуре окружающего воздуха от минус 40°С до плюс 60°С.

Рабочая среда: Природный газ по ГОСТ 5542-2014

Номинальный диаметр трубопровода на входе: DN 25

Номинальный диаметр трубопровода на выходе: DN 32

Максимальное входное давление Рвх.расч., МПа: 0,6

Выходное давление Рвых., МПа: 0,002

Давление срабатывания ПСК, МПа: 0,0029

Давление срабатывания ПЗК, МПа: 0,0037

Пропускная способность линии редуцирования (для газа плотностью 0,683 кг/м³, t=20°С) м³/час, не более: 25

Уровень шума, дБ не более: 80 дБ

Масса, кг не более: 6,5 кг

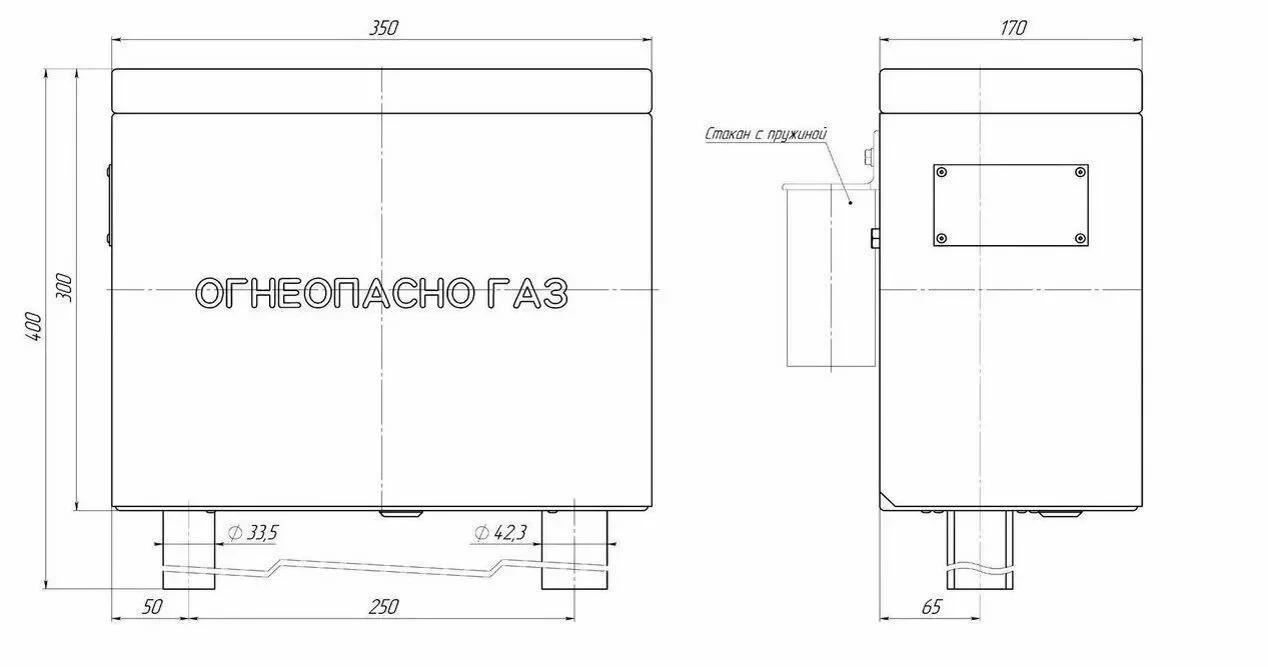

Габаритные размеры (длина*ширина*высота), мм: 350*170*400

Особенности:

• Автоматическое поддержание заданного выходного давления независимо от изменения расхода и входного давления газа

• Автоматическое прекращение подачи газа при повышении или понижении выходного давления сверх допустимых заданных значений

• Автоматическое прекращение подачи газа при превышении пропускной способности

• Очистка газа от механических примесей (в регулятор давления встроен сетчатый фильтр и установлен дополнительный фильтр)
