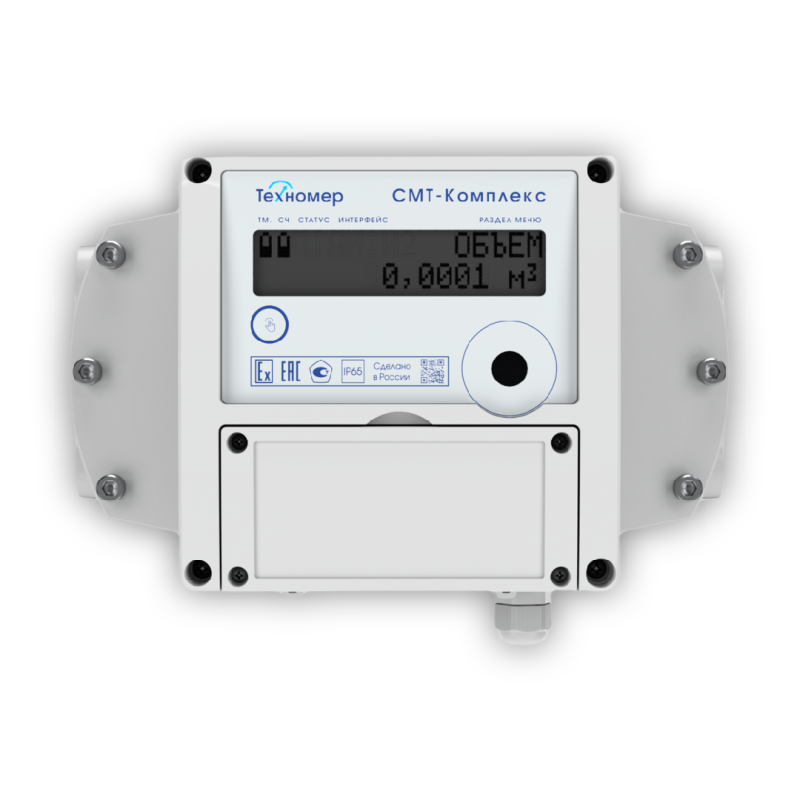

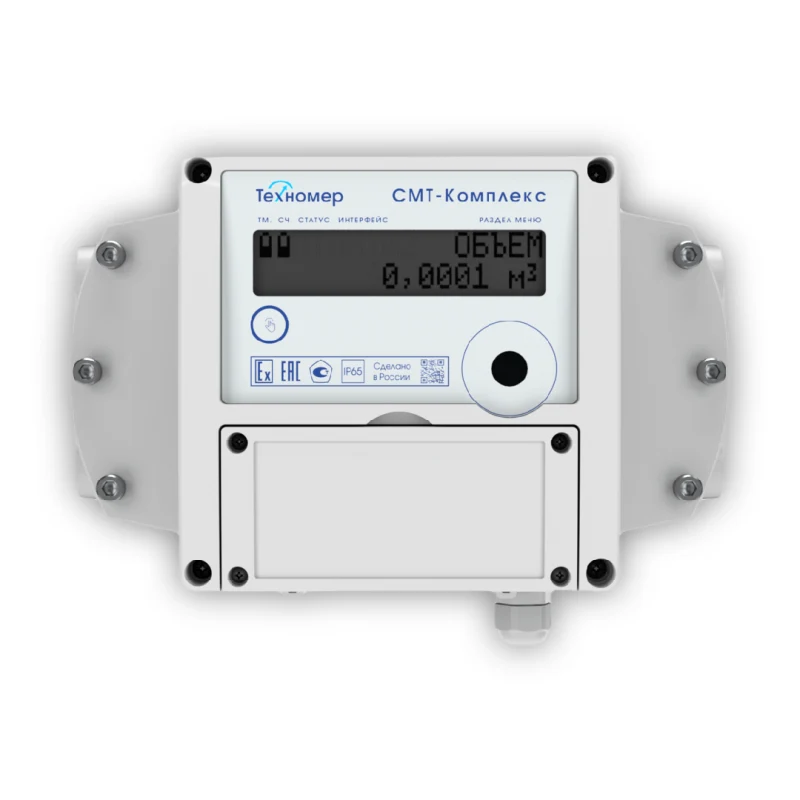

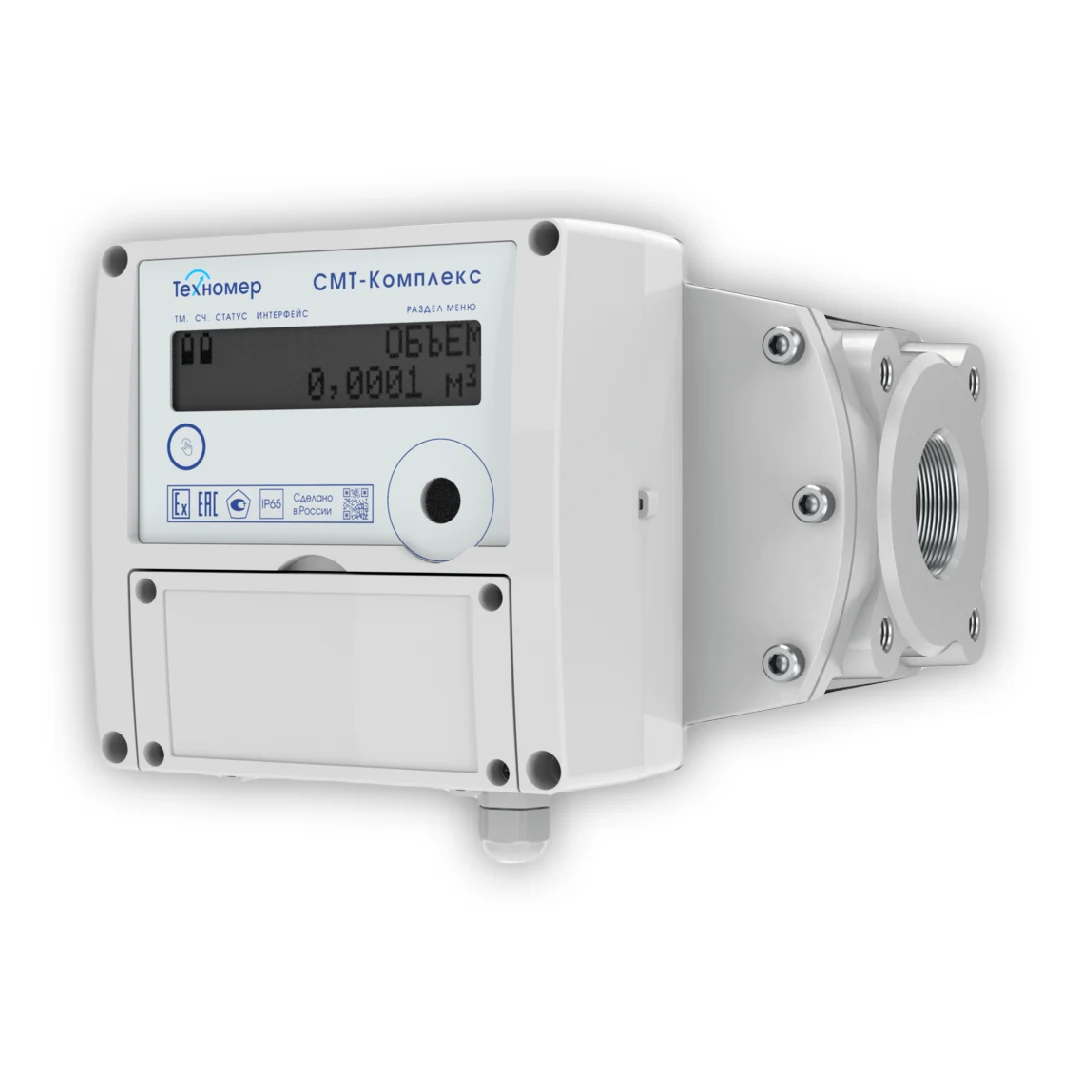

Счетчик газовый Техномер СМТ-Комплекс-К G16 (Левый)

Подходят для установки только в Московской области.

После приобретения, счетчик необходимо активировать и получить Sim-карту в любом ближайшем филиале АО Мособлгаз

Комплекс учета газа Техномер СМТ-G16 предназначен для учёта объёма природного газа при его использовании коммунальными предприятиями и населением, в том числе при коммерческих операциях, в качестве топлива для газовых плит, газовых водонагревательных колонок и котлов.

Принцип действия микротермального СМТ-Комплекса G16 основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоёмкость и плотность. Расчёт объёмного расхода осуществляется с помощью специальной корректирующей функции – К-фактора, вычисление которой производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа – плотность, теплоёмкость и теплопроводность, через аналогичные параметры опорного газа при стандартных условиях, в качестве которого используется воздух.

Смарт-функции СМТ-Комплекс-К G16:

• Измерение объема природного газа, приведенного к стандартным условиям

• Реализован прямой метод измерения. Аттестация методики выполнения измерений не требуется

• Надежная защита от внешних несанкционированных воздействий, искажающих результаты измерений

• Система диагностики работоспособности комплекса

• Дистанционная передача измеренных данных и архивов событий на сервера поставщика и потребителя газа

• Передача данных по каналам GPRS over TCP, GSM over CSD, оптическому каналу

• Основной режим работы встроенной системы телеметрии - TCP/IP : 1 раз в сутки и CSD до 2 часов в сутки

• Сбор и анализ данных выполняется программным комплексом «Газсеть», установленным на серверах поставщика и потребителя газа

• Автономная работы комплекса не менее 12 лет

Конструкция СМТ-Комплекс-К G16:

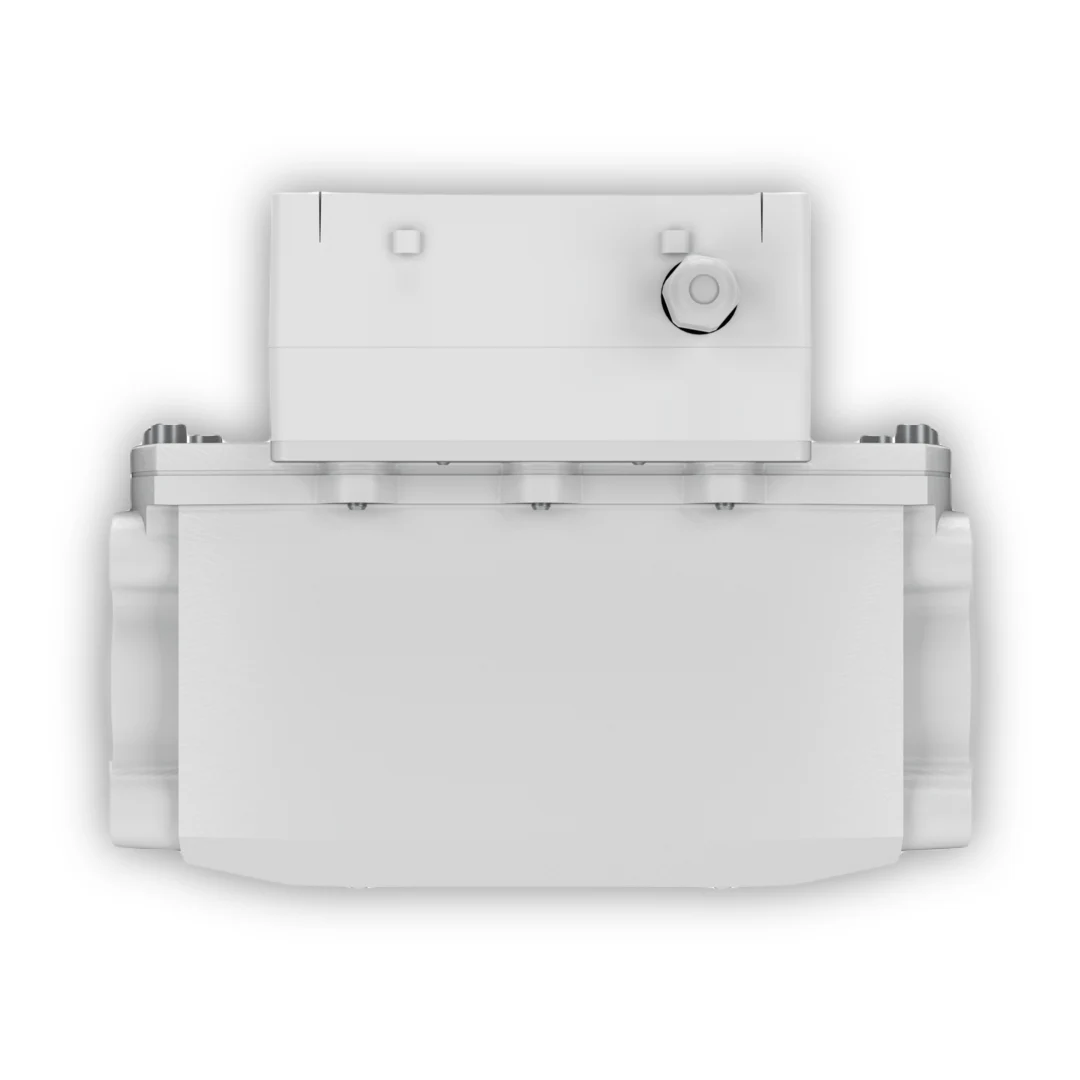

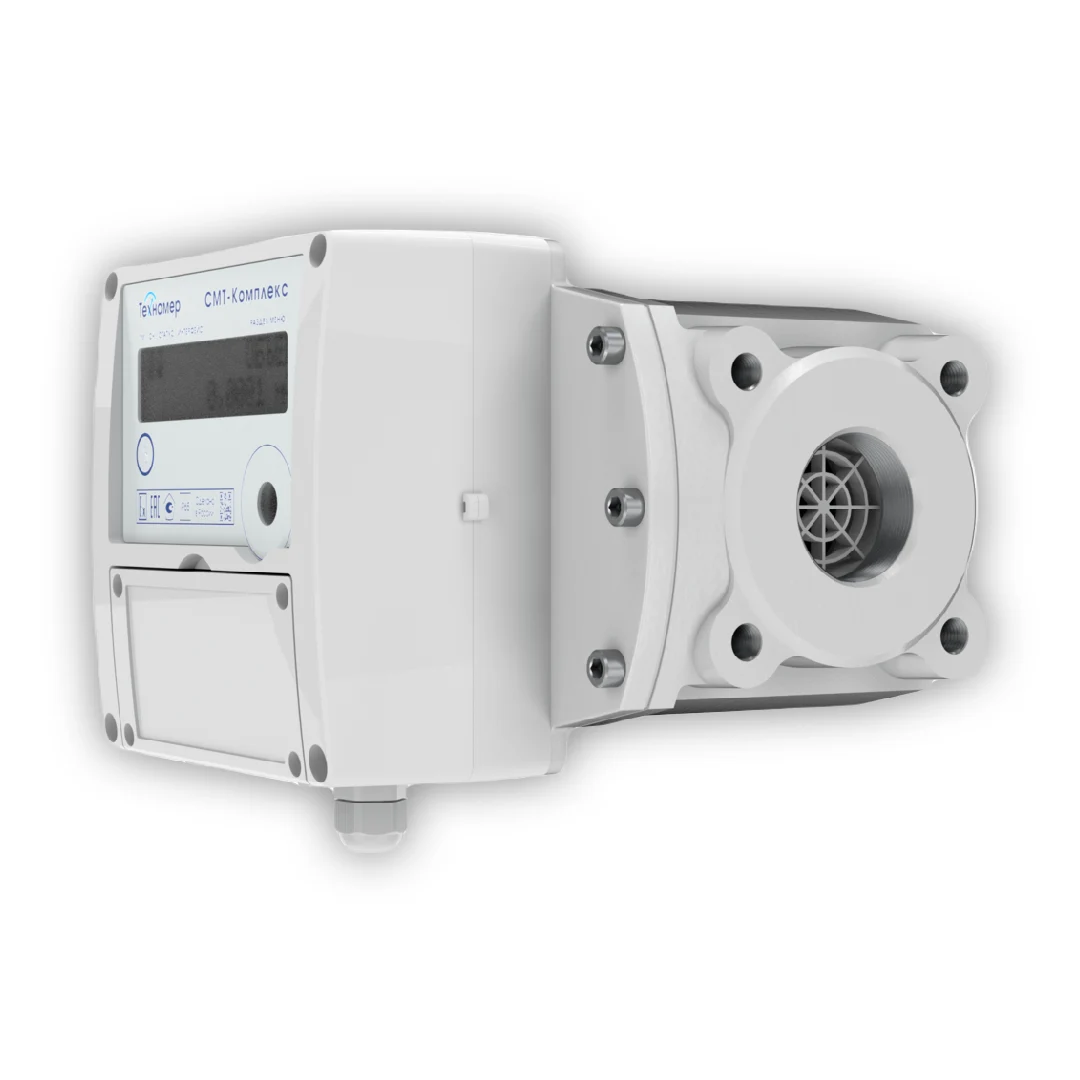

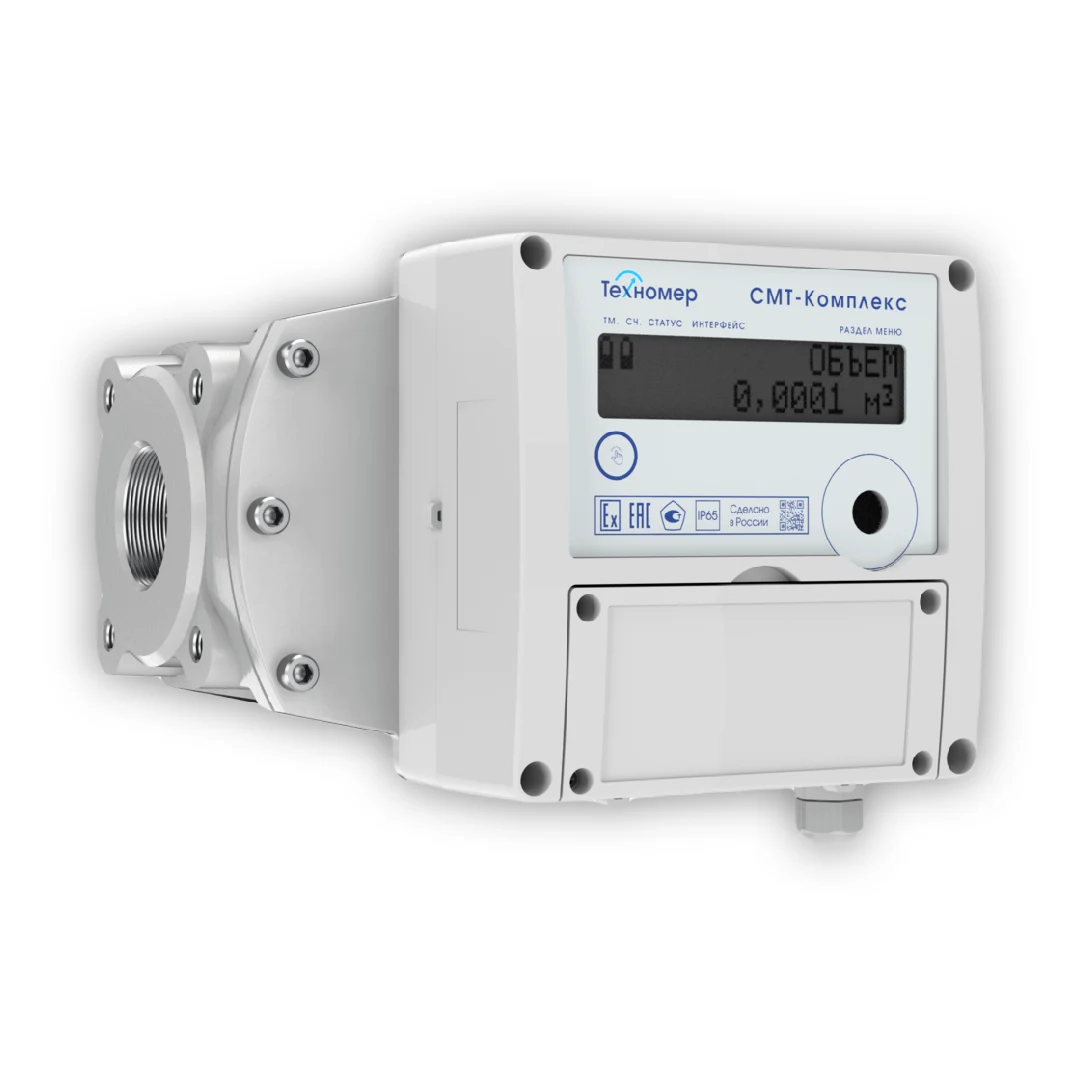

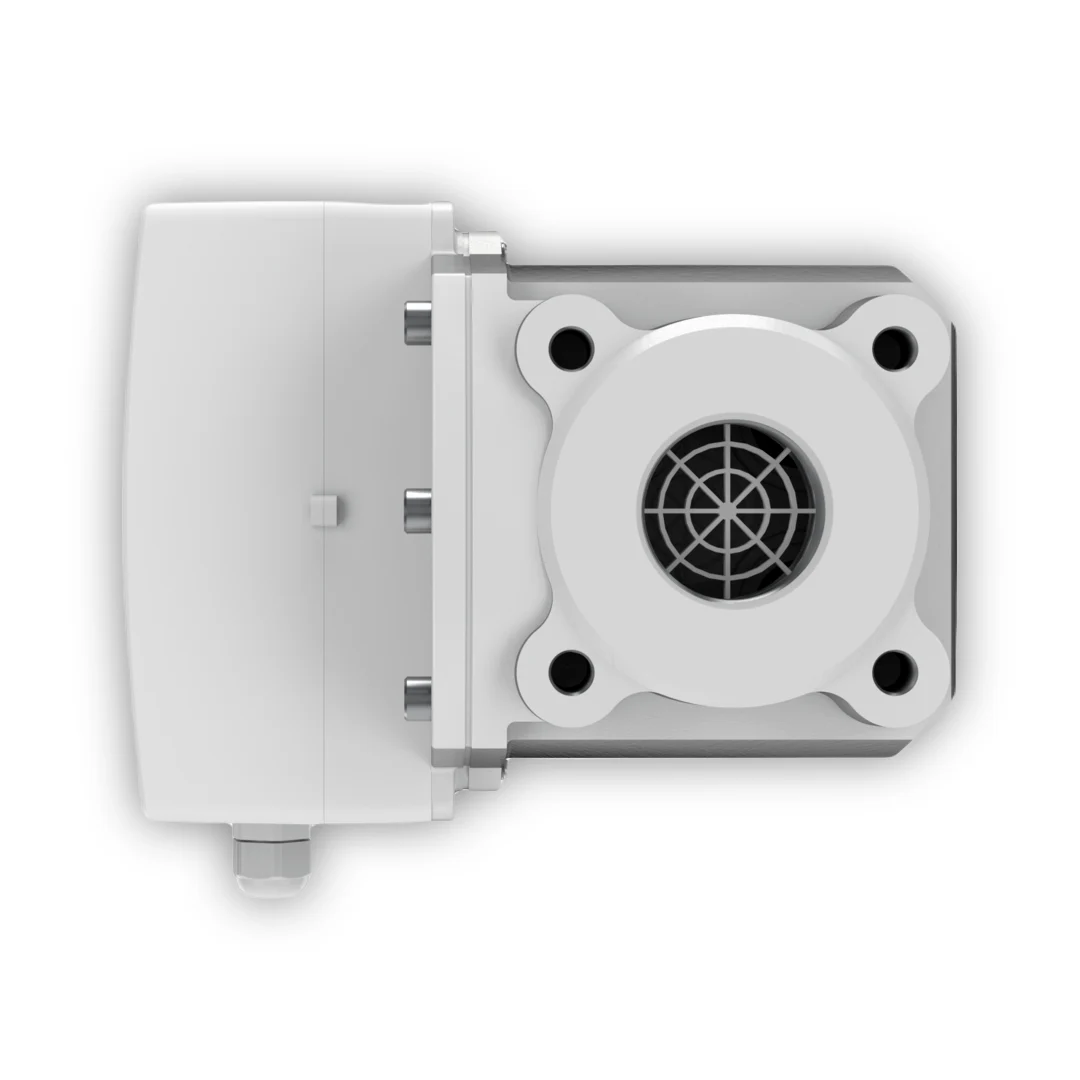

Конструкция СМТ-Комплекс для учета газа представляет собой микротермальны счётчик газа СМТ являющийся измерителем расхода газа и электронного отсчётного устройства, объединённых в единую конструкцию. В состав измерителя расхода газа входят герметичный алюминиевый корпус, гермоввод, измерительный модуль, а также конструкционные элементы защиты от внешних несанкционированных воздействий. В состав электронного отсчётного устройства входят герметичный пластиковый корпус и электронная печатная плата с установленными на ней алфавитно-цифровым индикатором, оптическим каналом передачи данных, встроенным модулем телеметрии с GSM-антенной и литиевые элементы питания измерительной части печатной платы и модуля телеметрии.

Электропитание СМТ-Комплекс-К G16:

Электрическая схема СМТ-Комплекс содержит две зоны с разделённым электропитанием:

•Измерительную зону.
•Зону телеметрии.

В измерительную зону входят:

• Цепи питания микроконтроллера и его обвязки.
• Цепи питания измерительных модулей.
• Цепи питания внешней флэш-памяти.
• Цепи питания индикатора.
• Цепи питания оптического интерфейса.

Питание измерительной зоны осуществляется от комплекта съёмных батарей типа ER34615 (ёмкостью 19 Ач), включённых параллельно. Конструкция корпуса СМТ-Комплекс ограничивает доступ к элементам питания измерительной зоны. Отключение и замена батарей измерительной зоны происходит только при очередной метрологической поверке СМТ-Комплекс (при вскрытии корпуса и пломбы ЦСМ).
Автономность работы измерительной зоны от одного комплекта элементов питания составляет не менее 12 лет.

В зону телеметрии входят цепи питания встроенного модуля телеметрии.
Питание зоны телеметрии осуществляется от одной батареи типа ER34615M (ёмкостью 14 Ач). В корпусе СМТ-Комплекс предусмотрен батарейный отсек для размещения в нём элемента питания. Батарейный отсек находится на лицевой панели корпуса СМТ-Комплекс. Отключение и замена батареи питания зоны телеметрии допускается в течение всего периода эксплуатации. Автономность работы зоны телеметрии от одного комплекта батарей составляет не менее 1-го года (для наиболее энергозатратного режима передачи данных).

Устройство встроенного модуля телеметрии СМТ-Комплекс-К G16:

Встроенный модуль телеметрии представляет собой GSM-модуль, расположенный на печатной плате электронного отсчётного устройства внутри корпуса электронного отсчётного устройства. Питание телеметрии осуществляется от отдельного батарейного элемента питания через концевой выключатель, разрывающий цепь питания при вскрытии батарейного отсека. После вскрытия батарейного отсека открывается доступ к GSM-антенне, держателю SIM-карты и элементу питания.

Встроенный модуль телеметрии обеспечивает регистрацию в сетях сотовой связи GSM/GPRS/2G на частотах 850/900/1800/1900 МГц с последующей передачей текущей информации СМТ-Комплекс и накопленных архивных данных в автоматическом режиме с заданной периодичностью на сервер сбора и обработки данных, находящийся под управлением ПК «Газсеть», по про- токолу TCP/IP. В автоматическом режиме передачу данных можно настроить с заданной периодичностью: «1раз в сутки», «1 раз в 10 дней», «1 раз в месяц».
