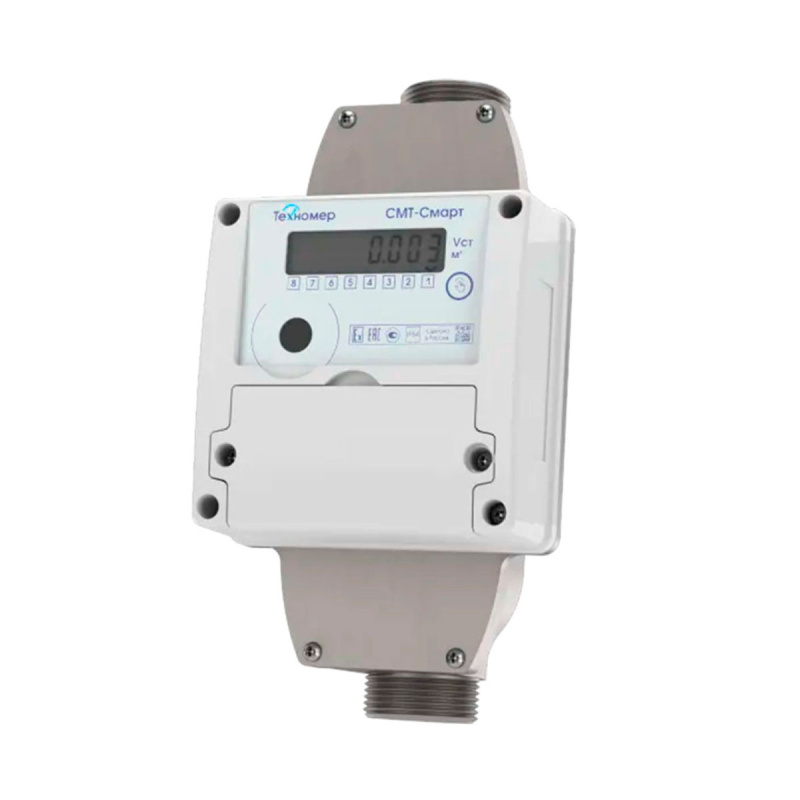

Счетчик газовый Техномер СМТ-Смарт G10 (Сверху)

Счетчик газа микротермальный СМТ-СМТ-Смарт G10 (Сверху) (конфигурация ПО: 00) для установки и использования только в Московской области для юридических лиц.

После приобретения, счетчик необходимо активировать и получить Sim-карту в любом ближайшем филиале АО Мособлгаз

Счётчик газа микротермальный Техномер СМТ-Смарт G10 (Сверху-Вниз) предназначен для учёта объёма природного газа при его использовании коммунальными предприятиями и населением, в том числе при коммерческих операциях, в качестве топлива для газовых плит, газовых водонагревательных колонок и котлов.

Принцип действия счётчиков газа микротермальных СМТ основан на измерении смещения градиента температуры нагретого участка чувствительного элемента измерительного модуля, расположенного в потоке измеряемой среды. Смещение градиента температуры зависит от массового расхода природного газа и его теплофизических свойств, таких как теплопроводность, теплоёмкость и плотность. Расчёт объёмного расхода осуществляется с помощью специальной корректирующей функции – К-фактора, вычисление которой производится микроконтроллером модуля. Алгоритм вычисления К-фактора представляет собой аналитическую модель, основанную на тепловых свойствах газов, которая позволяет определить значения параметров измеряемого газа – плотность, теплоёмкость и теплопроводность, через аналогичные параметры опорного газа при стандартных условиях, в качестве которого используется воздух.

Основные характеристики:

• Прямой метод измерения объёма природного газа, приведённого к стандартным условиям (t=20⁰С, P=101,3 кПа).
• Встроенные системы телеметрии и диагностики работоспособности.
• Дистанционное управление клапаном по командам оператора сервера сбора данных.
• Закрытие клапана микроконтроллером счётчика.
• Для коммунального и бытового секторов потребления газа (расход до 16 м3/ч).

Конструкция СМТ-Смарт G10:

Счётчик газовый микротермальный СМТ-Смарт G10 состоит из измерителя расхода газа и электронного отсчётного устройства, объединённых в единую
конструкцию.

В состав измерителя расхода газа входят герметичный алюминиевый корпус, гермо-ввод, измерительный модуль, а также конструкционные элементы защиты от внешних несанкционированных воздействий.

В состав электронного отсчётного устройства входят герметичный пластиковый корпус и электронная печатная плата с установленными на ней цифровым индикатором, оптическим каналом передачи данных, встроенным модулем телеметрии с GSM-антенной и литиевые элементы питания.

Работа клапана:

• Дистанционное управление клапаном по командам оператора сервера сбора данных.
• Закрытие клапана на основании решения газоснабжающей организации в случаях существенных нарушений потребителем условий договора за поставленный газ.
• Открытие клапана в случае устранения потребителем нарушений условий договора на поставку газа.
• Закрытие клапана в иных случаях, например, если существует информация об аварии на объекте газоснабжения.
• Открытие клапана после устранения аварийной ситуации, зафиксированной счётчиком, на стороне потребителя.
• Закрытие клапана микроконтроллером счётчика в случаях:
• Превышения максимально допустимого порога расхода газа.
• Разряда встроенной в счётчик батареи до минимально допустимого уровня.
• Обнаружения попытки вскрытия крышки корпуса счётчика.
• Обнаружения обратного потока газа.
• Попытки вмешательства в работу счётчика, которая может привести к искажению результатов измерений или нарушению его работоспособности.
• Деинсталляции SIM-карты из держателя.
• Отключения батареи телеметрии.

Система самодиагностики счётчика газа с запорным клапаном СМТ-Смарт постоянно контролирует работоспособность основных узлов прибора, в том числе работу запорного клапана. Архивы, передаваемые на сервер, кроме данных об объёме газа, прошедшего через счётчик, содержат информацию о текущем состоянии клапана и его изменениях с указанием времени и причин их вызвавших.

Электропитание СМТ-Смарт G10:

Счётчик СМТ-Смарт оснащен двумя элементами питания – основным (заменяемым в процессе эксплуатации) и резервным (незаменяемым в процессе эксплуатации).

В качестве основного элемента питания применяется литий-тионилхлоридная (Li-SOCl2) батарея ER34615M емкостью 14Ач и напряжением 3,6 В. Съёмный элемент питания установлен под крышкой батарейного отсека электронного блока. Замена элемента питания возможна в течение всего периода эксплуатации.

В качестве резервного элемента питания применяется литий-оксид марганцевая батарея (Li-MnO2) CR14505AX емкостью 1,4 Ач и напряжением 3В. Резервный элемент установлен непосредственно на печатной плате электронного блока. Резервный элемент замене или демонтажу не подлежит. При отключении основной батареи питание СМТ-Смарт автоматически переключается на резервный элемент питания, сохраняя при этом все функциональные возможности за исключением передачи данных на удалённый сервер сбора данных.
