Система контроля загазованности СКЗ КРИСТАЛЛ-2-32-КД (СН4 СО)

Система СКЗ КРИСТАЛЛ-2-32-КД(СН4 СО) предназначена для непрерывного автоматического контроля содержания природного газа и оксида
углерода в воздухе коммунально-бытовых помещений, крытых автомобильных стоянок, оповещении
персонала световой и звуковой сигнализацией, управления импульсным электромагнитным запорным
клапаном типа КГБ-УВ Ду32

Система обеспечивает:

• Перекрытие трубопровода подачи газа клапаном КГБ-УВ Ду32 в аварийной ситуации;

• Выдачу звуковой и световой сигнализации с запоминанием причины аварии и отображением этой
информации на сигнализаторе загазованности и выносном пульте контроля бытовом ВПК-Б (комплектуется
отдельно);

• Управление исполнительным устройством.

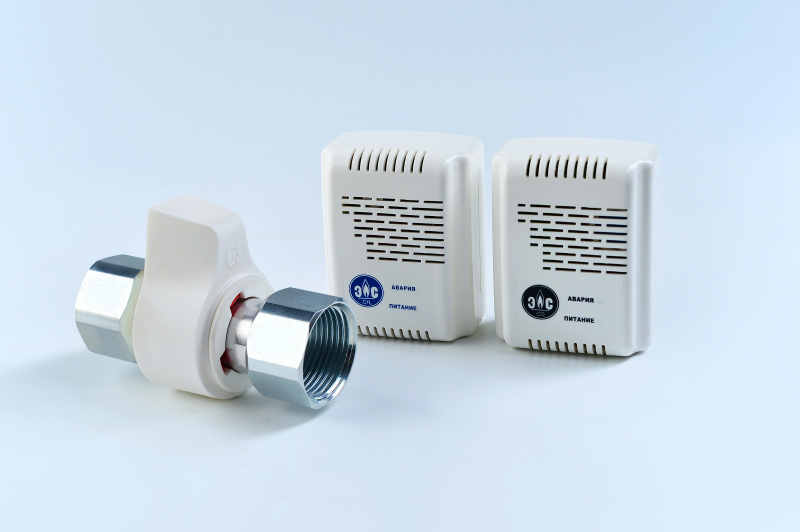

Состав системы контроля загазованности:

• СЗБ-1КД(СН4) - сигнализатор загазованности СЗБ-1КД на природный газ СН4

• СЗБ-2Д(СО) - сигнализатор загазованности СЗБ-2Д на угарный газ СО

• КГБ-УВ Ду32 - электромагнитный клапан диаметр Ду32

• Кабель соединительный для клапана длиной 3 м

• Кабель соединительный для сигнализатора длиной 3 м

Характеристики сигнализатора загазованности СЗБ-1КД(СН4):

• Концентрация газа, вызывающая срабатывание сигнализатора (СН4 - воздух для СЗБ-1): 10 %НКПР

• Время установления рабочего режима: 70 сек.

• Время срабатывания сигнализации: 15 сек.

• Габаритные размеры сигнализатора без соединительных кабелей: 78х61х38 мм

• Средняя наработка на отказ: 30000 часов

• Масса сигнализатора: 0.3 кг

• Срок эксплуатации сигнализатора: 10 лет

• Гарантийный срок эксплуатации: 24 мес.

Характеристики сигнализатора загазованности СЗБ-2Д(СО):

• Концентрация газа, вызывающая срабатывание сигнализатора СО:

Порог 1 - 20 мг/м³
Порог 2 - 100 мг/м³

• Время установления рабочего режима: 190 сек.

• Время срабатывания сигнализации: 90 сек.

• Габаритные размеры сигнализатора без соединительных кабелей: 78х61х38 мм

• Средняя наработка на отказ: 30000 часов

• Масса сигнализатора: 0.3 кг

• Срок эксплуатации сигнализатора: 10 лет

• Гарантийный срок эксплуатации: 24 мес.

Характеристики электромагнитного клапана КГБ-УВ Ду 32:

• Степень защиты оболочки: IP54

• Рабочее давление, кПа (кгс/см²): 5 (0,05)

• Способ присоединения к трубопроводу: муфтовый

• Время срабатывания клапана: 1с.

• Класс герметичности затвора клапана по ГОСТ 9544-2015: «А»

• Средняя наработка на отказ: 30000 часов

• Установленный ресурс: 5000 циклов

• Гарантийный срок эксплуатации 24 мес
