Автономная система отопления – это всегда удобно. Вас не касаются общие тарифы от ЖКХ, вы сами выбираете комфортный температурный режим, и при этом можете свободно пользоваться отоплением в межсезонье. А если выполнять обвязку котла своими руками, то это еще и сэкономит немало средств. Но что вообще понимается под термином «обвязка» отопительного котла? Под силу ли выполнить работу самостоятельно?

В этой статье мы рассмотрим основные схемы подключения отопительных котлов, а также предоставим инструкцию по обвязке оборудования.

Коротко о терминологии

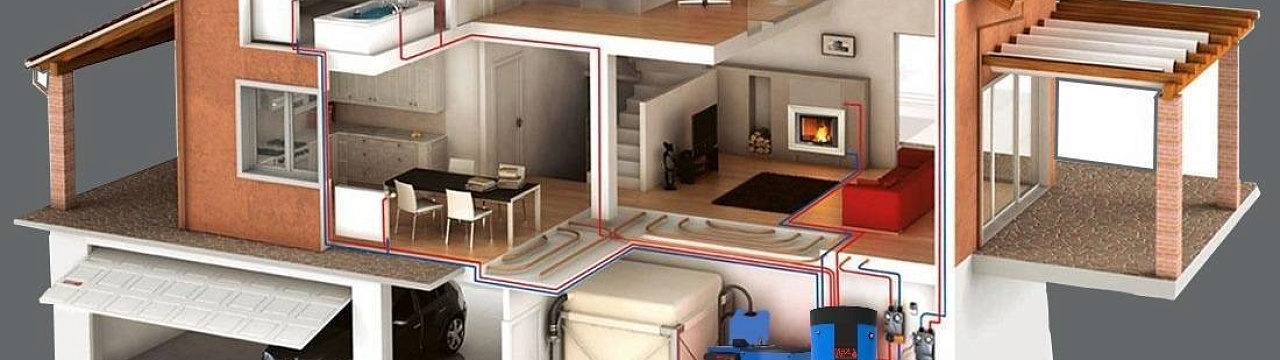

Под обвязкой понимается комплексная система всех узлов и коммуникаций отопительной системы. Это и трубопровод, и котел, и насос и всякое иное оборудование, задействованное в отоплении. Простыми словами – это буквально все, за исключением разве что радиаторов.

Соответственно, обвязка отопительного котла означает монтаж всех элементов отопительной системы. Прежде всего, необходимо определиться с главным звеном – самим котлом. Особое внимание уделяется его мощности, этот параметр рассчитывается из совокупности факторов:

• площадь объекта;
• количество этажей;
• количество окон, дверных проемов и стен, примыкающих к улице;
• материал, из которого построено здание;
• особенности климата в конкретном регионе.

В среднем, для нормального функционирования отопительной системы следует выбирать мощность котла по принципу 1 кВт на 10 м2. Не забудьте обязательно добавить запас – хотя бы 20 %. В регионах с суровыми зимами это значение можно смело увеличить до 40%. Просмотреть доступные варианты котлов можно в соответствующем разделе нашего сайта.

Обзор схем подключения отопительных котлов

Любая отопительная система функционирует по единому принципу – тепло передается от котла к радиаторам. Но вот то, как именно выполняется это действие, уже зависит от выбранной схемы отопления. Способов создания отопительной системы довольно много, но в глобальном понимании все эти схемы можно представить несколькими группами:

• открытые и закрытые;
• однотрубные и двухтрубные.

Теперь подробнее остановимся на каждой категории.

Открытая система

Главная особенность системы отопления открытого типа заключается в конструкции расширительного бака, который абсолютно ничем не закрывается и свободно взаимодействует с атмосферой. Это значит, что давление в трубах всегда будет равно давлению в атмосфере. При этом бак в таких схемах располагается всегда в верхней части, а котел – в нижней. И чем разница в расстоянии будет выше, тем эффективнее будет работать система.

В такой системе теплоноситель циркулирует по системе естественным путем за счет силы притяжения. Работает это примерно так: проходя по всем трубам, теплоноситель остывает и становится тяжелее, из-за чего еще сильнее опускается в нижний уровень системы, где его дополнительно подталкивает более легкий теплый теплоноситель. Таким образом, горячая и холодная вода постоянно чередуется друг с другом, и трубы всегда остаются теплыми.

Создать подобную схему проще простого, и обойдется она в сущие копейки. Но на этом все ее преимущества заканчиваются. Из явных минусов – высокая загазованность в трубах, слабая эффективность, а также неравномерное распределение тепла.

Такая система давно устарела, и используют ее лишь в единичных случаях.

Закрытая система

Более технологичный вариант – система отопления закрытого типа. В этом случае давление в трубах создается искусственным путем, благодаря чему удается существенно увеличить производительность всей системы.

Также в такой системе присутствует принудительная циркуляция теплоносителя – он распространяется по трубам равномерно, из-за чего даже удаленные радиаторы будут такими же горячими, как и ближайшие к котлу. Более того, проходя через специальные клапаны, вода избавляется от всех имеющихся газов, что плодотворно сказывается на радиаторах. Трубы будут всегда чистыми изнутри, без коррозии и воздушных пробок.

Среди главных преимуществ закрытой системы отопления стоит отметить:

• длительный срок службы радиаторов и труб – они надежно защищены от всех уязвимостей;
• высокая эффективность – теплоноситель циркулирует по трубам под большим давлением;
• свободное размещение всех узлов – оборудование не привязано к конкретным локациям расположения.

По себестоимости такая система будет дороже, однако ее функционал полностью оправдывает все затраты.

Однотрубная система

В подобных схемах в роли транспортера тепла выступает одна объемная магистраль, от которой дополнительно идут уже радиаторы. Отводящих труб всего две – одна отправляет теплоноситель, а другая выпускает его. В этом случае теплоноситель проносится сразу по всем радиаторам, и лишь после этого выводится из системы.

Вполне очевидный недостаток такой схемы – слабая эффективность. Решается проблема путем установки специальных «байсов» – распределительных элементов. В этом случае теплоноситель при транспортировке делится на части, благодаря чему одновременно поступает в радиаторы. Так удается минимизировать потери тепловой энергии.

Двухтрубная система

В этом случае основных магистралей две – первая занимается передачей горячей воды, а вторая забирает холодную. Циркуляция теплоносителя осуществляется гораздо быстрее, благодаря чему радиаторы всегда остаются горячими. Помимо этого, можно отдельно настраивать температуру конкретного радиатора, при этом это никак не отразится на работе остальных.

Вариантов разводки здесь довольно много – собственники практически не ограничены в количестве труб и радиаторов. Из плюсов стоит отметить возможность встраивания всех коммуникаций в стены или полы – при однотрубной системе сделать подобное очень сложно.

Выполняем обвязку котла пошагово

Сразу отметим, что точный перечень действий будет зависеть от выбранной системы отопления. Универсального гайда не существует – предстоит учитывать особенности конкретной модели. Шаблонно перечень действий будет выглядеть так:

• Шаг 1 – приобретение полного пакета оборудования. Сюда входит расширительный бак, котел, трубопровод, насос, клапаны и т. д. Состав будет зависеть от выбранной системы.
• Шаг 2 – установка котла.  Монтаж лучше всего доверить специалисту – остальную работу можно сделать своими руками.
• Шаг 3 – установка расширительного бака. В некоторых случаях он идет вместе с котлом, а иногда его приходится докупать отдельно. Проще всего монтировать агрегат на стандартной гребенке, где располагаются датчики давления и защитные клапаны. Не забудьте перед монтажом накачать бак воздухом – в пределах 1.5-2 атмосфер.
• Шаг 4 – монтаж циркуляционного насоса. Подключается напрямую к котлу.
• Шаг 5 – подключение воздухоотводных клапанов. Удобнее всего располагать клапаны на гребенках и коллекторах, так к ним будет проще всего получить доступ.
• Шаг 6 – установка коллектора. Рекомендуем заранее рассчитать, сколько отводов вам необходимо. Если котел будет отапливать большое количество помещений, коллекторов может потребоваться несколько. Для удобства лучше всего расположить их в одном месте.
• Шаг 7 – монтаж трубопровода. Теперь осталось лишь связать все элементы системы воедино при помощи труб.

На первый взгляд обвязка отопительной системы выглядит довольно сложно, но на деле принципы подключения всех звеньев понятны интуитивно. Главное, заранее составьте схему расположения каждого элемента, чтобы потом не переделывать всю систему.
